INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión de la batería

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo de la batería (-) → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo de la batería (-) → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

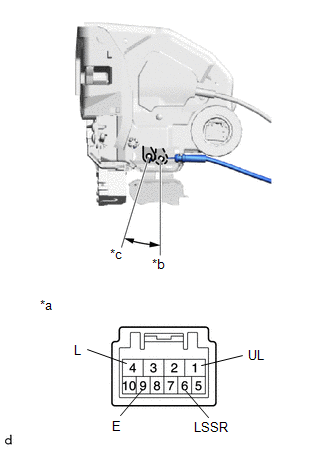

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera izquierda con motor)

Desbloquear

Bloquear

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
6 (LSSR) - 9 (E)	Bloqueada	10 kΩ o superior
6 (LSSR) - 9 (E)	Desbloqueada	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

2. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR (sin sistema de bloqueo doble)

(a) Compruebe el funcionamiento del motor de bloqueo de la puerta.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor del cierre de la puerta.

OK:

Conexión de la batería

Resultado

Terminal positivo (+) de la batería → Terminal 4 (L)

Terminal negativo de la batería (-) → Terminal 1 (UL)

Se bloquea

Terminal positivo (+) de la batería → Terminal 1 (UL)

Terminal negativo de la batería (-) → Terminal 4 (L)

Se desbloquea

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.

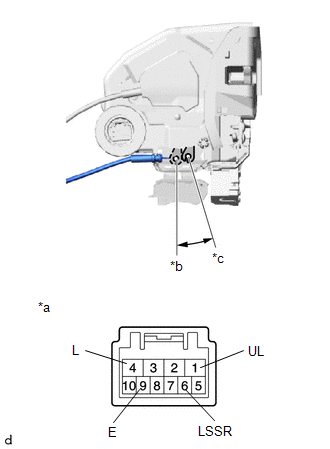

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera derecha con motor)

Desbloquear

Bloquear

(b) Compruebe el funcionamiento del interruptor de detección de desbloqueo.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
6 (LSSR) - 9 (E)	Bloqueada	10 kΩ o superior
6 (LSSR) - 9 (E)	Desbloqueada	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.

3. INSPECCIONE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR (con sistema de doble bloqueo)

(a) Compruebe el funcionamiento del motor de bloqueo de las puertas y motor de doble cierre.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor de bloqueo de la puerta trasera y el motor de doble cierre.

OK:

Conexión de la batería	Resultado
Terminal positivo (+) de la batería → Terminal 4 (DL) Terminal negativo de la batería (-) → Terminal 3 (UNDL)	Se bloquea
Terminal positivo (+) de la batería → Terminal 3 (UNDL) Terminal negativo de la batería (-) → Terminal 4 (DL)	Se desbloquea
Terminal positivo (+) de la batería → Terminal 2 (L) Terminal negativo de la batería (-) → Terminal 1 (UL)	Se activa
Terminal positivo (+) de la batería → Terminal 1 (UL) Terminal negativo de la batería (-) → Terminal 2 (L)	Se desbloquea

OBSERVACIÓN:

Coloque el motor de cierre de la puerta en la posición de bloqueo y active el sistema de doble cierre. Compruebe que las puertas no se pueden desbloquear utilizando el cable de control.
Mueva el motor de cierre de la puerta en la posición de cierre y desactive el sistema de doble cierre. Compruebe si las puertas pueden desbloquearse utilizando el cable de control.

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

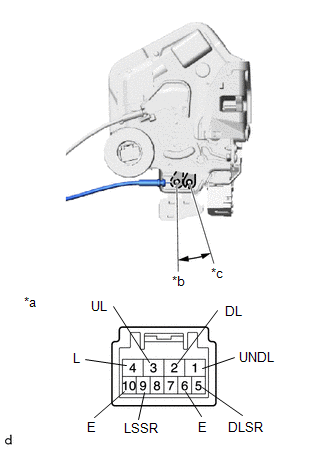

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera izquierda con motor)

Desbloquear

Bloquear

(b) Compruebe el funcionamiento del interruptor de detección del desbloqueo y el interruptor de posición de doble cierre.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
5 (LSSR) - 6 (E)	Bloqueada	10 kΩ o superior
5 (LSSR) - 6 (E)	Desbloqueada	Inferior a 1 Ω
9 (DLSR) - 10 (E)	Desactivado	10 kΩ o superior
9 (DLSR) - 10 (E)	Activado	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera izquierda con motor.

4. REVISE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR (con sistema de bloqueo doble)

(a) Compruebe el funcionamiento del motor de bloqueo de las puertas y motor de doble cierre.

(1) Aplique tensión de la batería y compruebe el funcionamiento del motor de bloqueo de la puerta trasera y el motor de doble cierre.

OK:

Conexión de la batería	Resultado
Terminal positivo (+) de la batería → Terminal 2 (DL) Terminal negativo de la batería (-) → Terminal 1 (UNDL)	Se bloquea
Terminal positivo (+) de la batería → Terminal 1 (UNDL) Terminal negativo de la batería (-) → Terminal 2 (DL)	Se desbloquea
Terminal positivo (+) de la batería → Terminal 4 (L) Terminal negativo de la batería (-) → Terminal 3 (UL)	Se activa
Terminal positivo (+) de la batería → Terminal 3 (UL) Terminal negativo de la batería (-) → Terminal 4 (L)	Se desbloquea

OBSERVACIÓN:

Coloque el motor de cierre de la puerta en la posición de bloqueo y active el sistema de doble cierre. Compruebe que las puertas no se pueden desbloquear utilizando el cable de control.
Mueva el motor de cierre de la puerta en la posición de cierre y desactive el sistema de doble cierre. Compruebe si las puertas pueden desbloquearse utilizando el cable de control.

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.

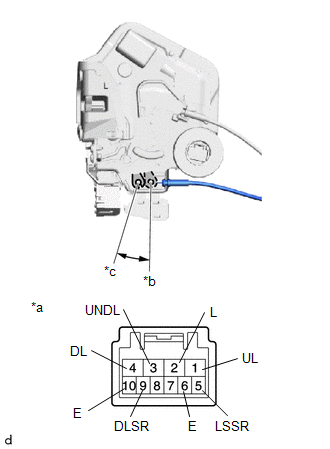

Componente no conectado al mazo de cables

(Conjunto de la cerradura de la puerta trasera derecha con motor)

Desbloquear

Bloquear

(b) Compruebe el funcionamiento del interruptor de detección del desbloqueo y el interruptor de posición de doble cierre.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
9 (LSSR) - 10 (E)	Bloqueada	10 kΩ o superior
9 (LSSR) - 10 (E)	Desbloqueada	Inferior a 1 Ω
5 (DLSR) - 6 (E)	Desactivado	10 kΩ o superior
5 (DLSR) - 6 (E)	Activado	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto de la cerradura de la puerta trasera derecha con motor.
