INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

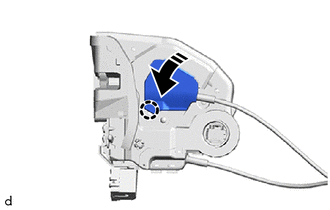

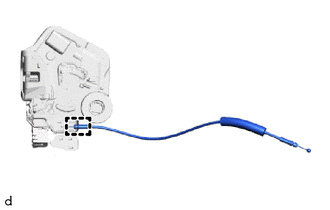

1. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE BLOQUEO DE LA PUERTA TRASERA N° 1

(a) Enganche la guía e instale el conjunto del cable de control remoto de bloqueo de la puerta trasera n° 1 en el conjunto de la cerradura de la puerta trasera con motor.

(b) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

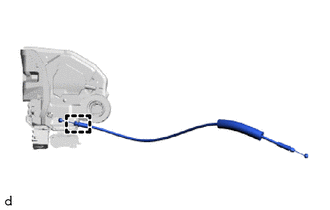

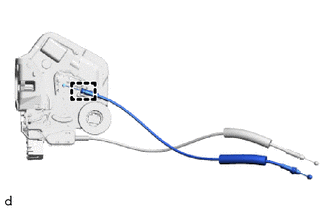

2. INSTALE EL CONJUNTO DEL CABLE DE BLOQUEO INTERIOR DE LA PUERTA TRASERA

(a) Sin sistema de doble cierre:

(1) Enganche la guía e instale el conjunto del cable de bloqueo interior de la puerta trasera al conjunto del dispositivo de bloqueo de la puerta trasera con motor.

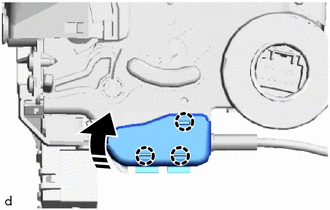

(2) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

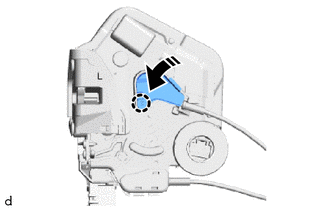

(b) Con sistema de doble cierre:

(1) Enganche la guía e instale el conjunto del cable de bloqueo interior de la puerta trasera al conjunto del dispositivo de bloqueo de la puerta trasera con motor.

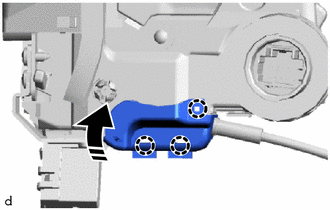

(2) Instale las garras tal y como se muestra en la ilustración.

Coloque en este sentido

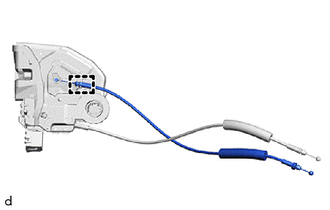

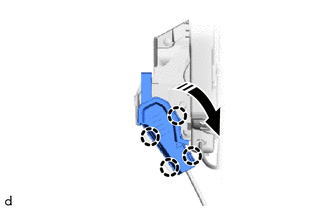

3. INSTALE EL CONJUNTO DEL CABLE DE CONTROL REMOTO DE LA CERRADURA DE LA PUERTA TRASERA

(a) Sin sistema de doble cierre:

(1) Enganche la guía e instale el conjunto del cable de control remoto de bloqueo de la puerta trasera al conjunto del dispositivo de bloqueo de la puerta trasera con motor.

(2) Instale la garra tal y como se muestra en la ilustración.

Coloque en este sentido

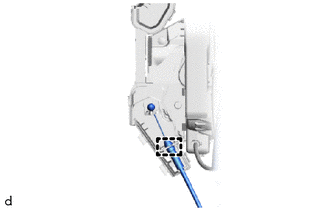

(b) Con sistema de doble cierre:

(1) Enganche la guía e instale el conjunto del cable de control remoto de bloqueo de la puerta trasera al conjunto del dispositivo de bloqueo de la puerta trasera con motor.

(2) Instale la garra tal y como se muestra en la ilustración.

Coloque en este sentido

4. INSTALE EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

AVISO:

Si vuelve a utilizar el conjunto de la cerradura de las puertas traseras con motor, sustituya el sello del mazo de cables de la cerradura por uno nuevo.
No permita que se adhiera grasa o polvo a la superficie de instalación del sello del mazo de cables de la cerradura de la puerta.
Si se vuelve a utilizar el sello del mazo de cables de la cerradura de la puerta o si dicho sello está dañado, puede introducirse agua. Esto puede provocar una avería en el conjunto de la cerradura de la puerta trasera con motor.

(a) Aplique grasa multiusos en las piezas deslizantes del conjunto de la cerradura de la puerta trasera con motor.

(b) Si vuelve a utilizar el conjunto de la cerradura de la puerta trasera con motor:

(1) Coloque un nuevo sello para el mazo de cables de la cerradura de la puerta en el conjunto de la cerradura de la puerta trasera con motor.

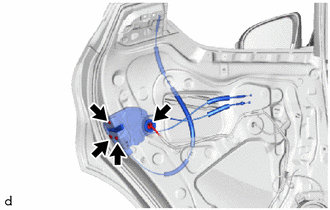

(c) Instale el conjunto de la cerradura de la puerta trasera con motor con los 3 tornillos con una llave de cubo "TORX" T30.

Coloque en este sentido

Torque:

5.5 N·m {56 kgf·cm, 49 in·lbf}

(d) Conecte el conector.

5. INSTALE EL CONJUNTO EXTERIOR DE LA MANILLA DE LA PUERTA TRASERA

Haga clic aquí

6. INSTALE LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

Haga clic aquí

7. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

8. INSTALE EL SOPORTE DE LA GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

9. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

10. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

11. COLOQUE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

Haga clic aquí

12. INSTALE EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

Haga clic aquí

13. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

14. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO

Haga clic aquí

15. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO

Haga clic aquí
