Toyota CH-R Manual de Taller: Interruptor De Advertencia De Desbloqueo

Toyota CH-R Manual de Taller / Bloqueo De Las Puertas / Interruptor De Advertencia De Desbloqueo

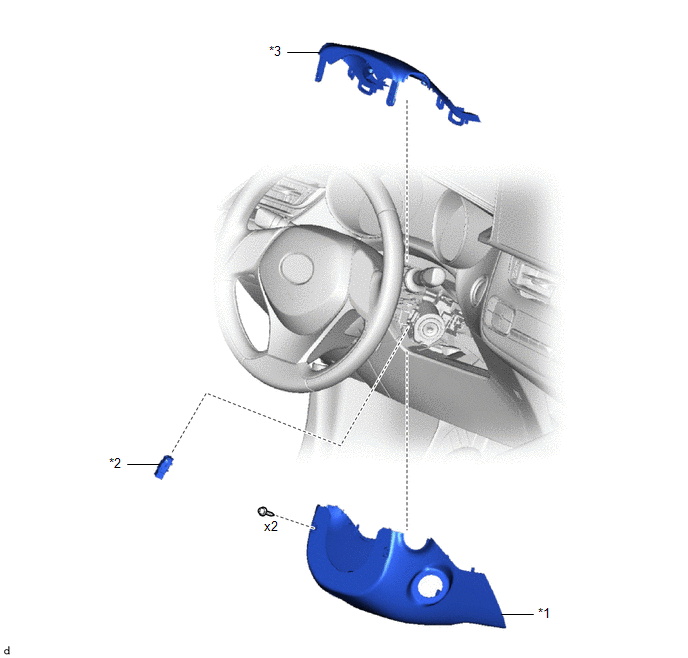

Componentes

COMPONENTES

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

*2

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

*3

CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

2. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

(a) Inserte la llave en el cilindro de la llave de encendido.

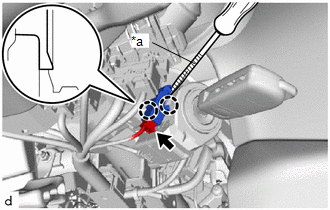

*a

Cinta protectora

(b) Desconecte el conector.

(c) Desenganche las garras para extraer el conjunto del interruptor de advertencia de desbloqueo utilizando un destornillador con la punta envuelta en cinta de protección.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Posición del interruptor

Valor especificado

1 (UN+) - 2 (UN-)

Pulsado

Inferior a 1 Ω

1 (UN+) - 2 (UN-)

Sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el conjunto del interruptor de advertencia de desbloqueo.

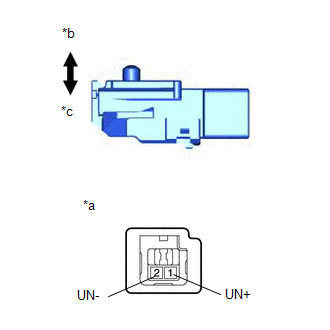

*a

Componente no conectado al mazo de cables

(Conjunto del interruptor de advertencia de desbloqueo)

*b

Sin pulsar

*c

Pulsado

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO

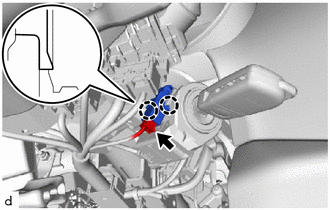

(a) Enganche las garras para instalar el conjunto del interruptor de advertencia de desbloqueo.

(b) Conecte el conector.

(c) Extraiga la llave del cilindro de la llave de contacto.

2. INSTALE LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

3. COLOQUE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí
