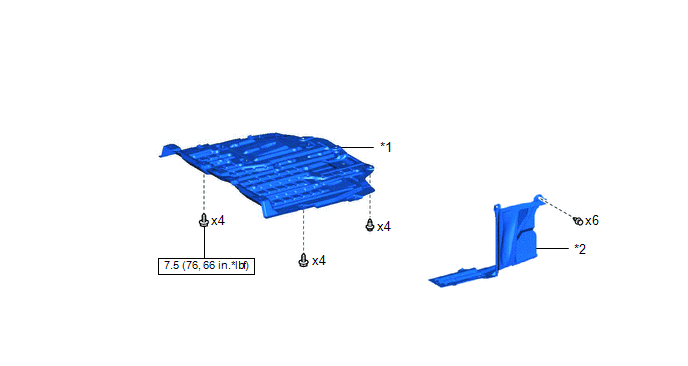

COMPONENTES
ILUSTRACIÓN
*1 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
*2 |
CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

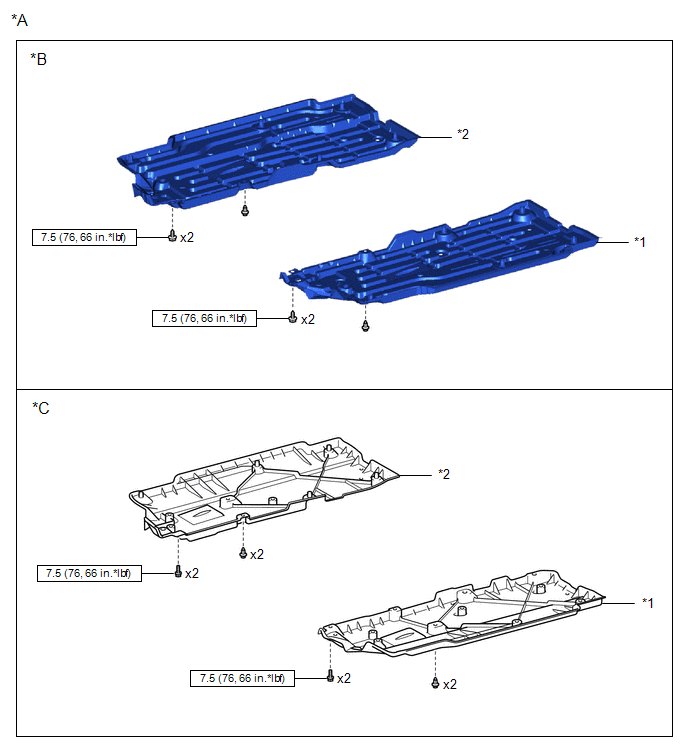

ILUSTRACIÓN
*A |
Con cubierta |
*B |
Tipo A |
*C |
Tipo B |
- |
- |
*1 |
CUBIERTA IZQUIERDA DEL PISO DELANTERO |
*2 |
CUBIERTA DERECHA DEL PISO DELANTERO |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

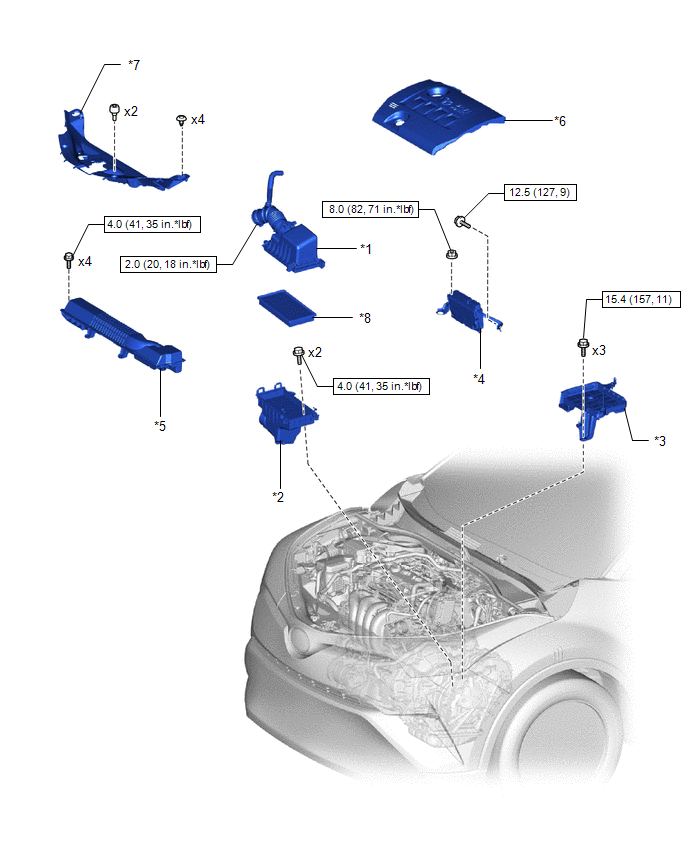

ILUSTRACIÓN
*1 |
TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA |
*2 |
SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE |
*3 |
SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA |
*4 |
ECM |
*5 |
ENTRADA DEL DEPURADOR DE AIRE N° 1 |
*6 |
TAPA DE LA CULATA N° 2 |
*7 |
CUBIERTA DEL RADIADOR |
*8 |
SUBCONJUNTO DEL ELEMENTO DEL FILTRO DEL DEPURADOR DE AIRE |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

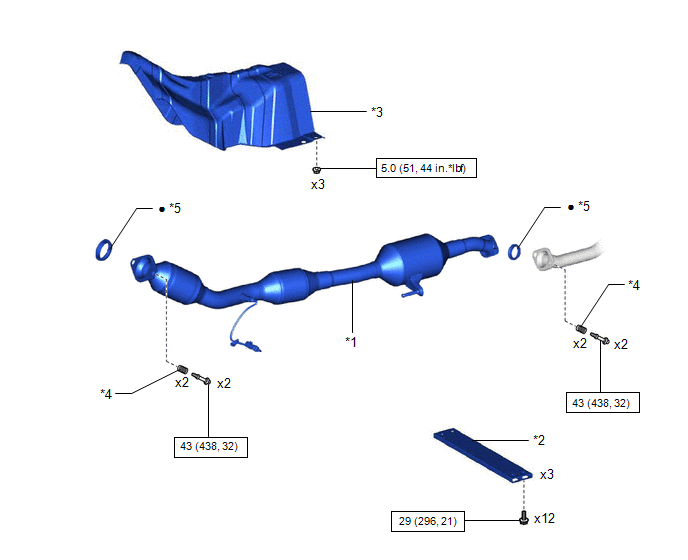

ILUSTRACIÓN
*1 |
CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: Catalizador delantero y trasero) |
*2 |
REFUERZO CENTRAL DEL PISO DELANTERO |
*3 |
AISLANTE TÉRMICO DEL PISO DELANTERO N° 1 |
*4 |
MUELLE DE COMPRESIÓN |
*5 |
JUNTA DEL TUBO DE ESCAPE |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |

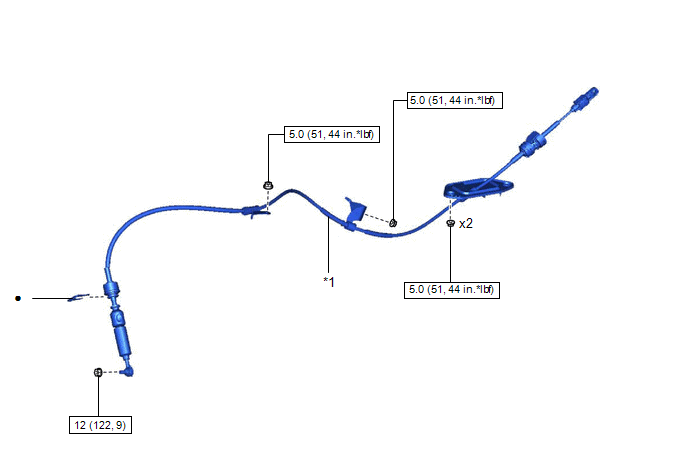

ILUSTRACIÓN
*1 |
CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
Toyota CH-R Manual de Taller > Sistema Del Freno De Estacionamiento ElÉctrico: UbicaciÓn De Las Piezas
UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
*1
ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)
*2
ECM
*3
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1
- FUSIBLE ABS-MAIN
- FUSIBLE ECU-IG1 N° 2
- ...
Toyota CH-R Manual de Taller > Sistema De Llave Inteligente (para Función De Arranque): Pérdida de comunicación con el ECM/PCM (U0100,U0140,U0142,U0155,U1117)
DESCRIPCIÓN
Estos DTC se almacenan cuando se produce una avería de comunicación CAN entre
la ECU de certificación (conjunto de la ECU de la llave inteligente), el ECM, la
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) o el conjunto
del juego de instrumentos y ...
