Componentes
COMPONENTES

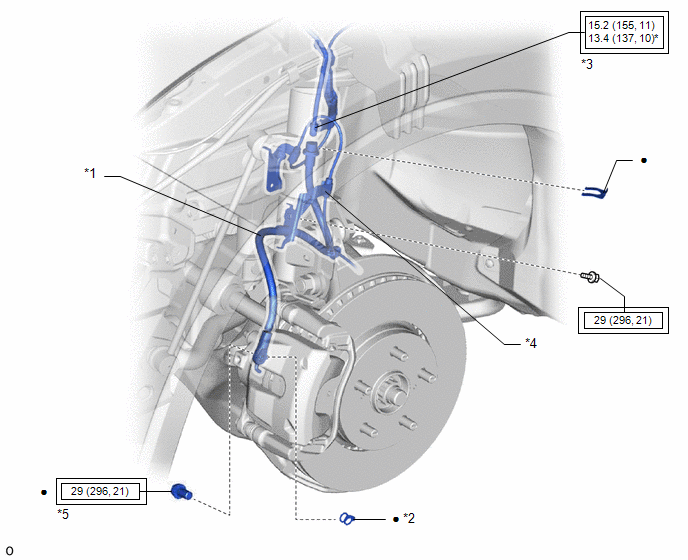

ILUSTRACIÓN
*1 |
MANGUERA FLEXIBLE DELANTERA |
*2 |
JUNTA |
*3 |
LATIGUILLO DEL FRENO |
*4 |
SENSOR DE VELOCIDAD DELANTERO |
*5 |
PERNO DE UNIÓN |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
* |
Para utilizar con una llave para tuercas de unión |
● |
Pieza no reutilizable |
- |
- |
