Componentes
COMPONENTES

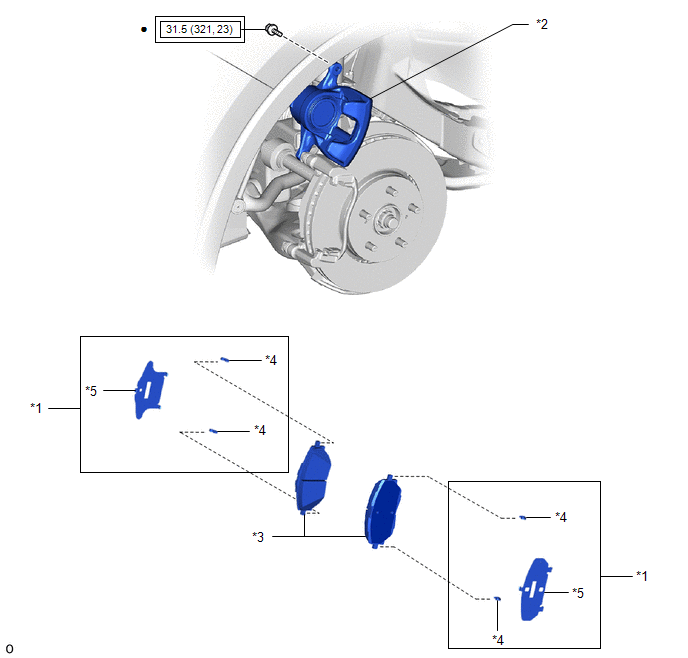

ILUSTRACIÓN
|
*1 |
KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO |
*2 |
CONJUNTO DEL CILINDRO DEL FRENO DE DISCO DELANTERO |
|
*3 |
PASTILLA DEL FRENO DE DISCO DELANTERO |
*4 |
MUELLE RADIAL DE LA PASTILLA DEL FRENO DELANTERO |
|
*5 |
CALCE ANTICHIRRIDO DEL FRENO DE DISCO DELANTERO |
- |
- |
|
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
