Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del conductor)

Haga clic aquí

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DELANTERO (para el lado del pasajero delantero)

Haga clic aquí

4. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1

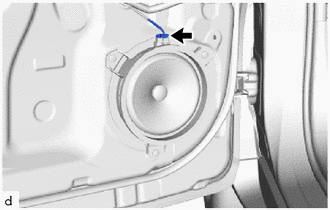

(a) Desconecte el conector.

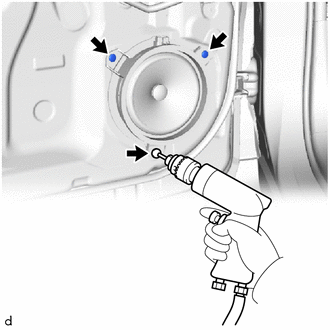

(b) Con la ayuda de un taladro de un diámetro inferior a 5 mm (0.197 pulg.), extraiga las 3 cabezas del remache.

AVISO:

  • No toque el cono de los altavoces.
  • No taladre el remache en ángulo; si lo hace, se dañarán el taladro y el orificio de instalación del remache. Alinee el taladro con el remache y saque con cuidado la cabeza del remache.
  • Tenga cuidado con el remache cortado porque estará muy caliente.

(c) Continúe perforando y saque los restantes fragmentos del remache.

(d) Con un aspirador, quite los fragmentos y las virutas de los remaches del interior de la puerta.

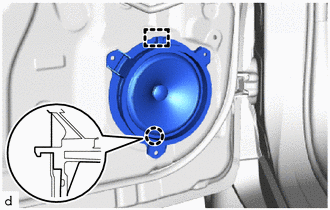

(e) Desenganche la garra y la guía para extraer el conjunto del altavoz delantero n° 1.

    Componentes
    COMPONENTES ILUSTRACIÓN *A Para el lado del conductor *B Para el lado del pasajero delantero *1 OBTURADOR DEL BISEL DE LA M ...

    InspecciÓn
    INSPECCIÓN PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL ALTAVOZ DELANTERO N° 1 (a) Verifique la resistencia. (1) Mida la resistencia según los valores de la siguiente tabla. Resis ...
