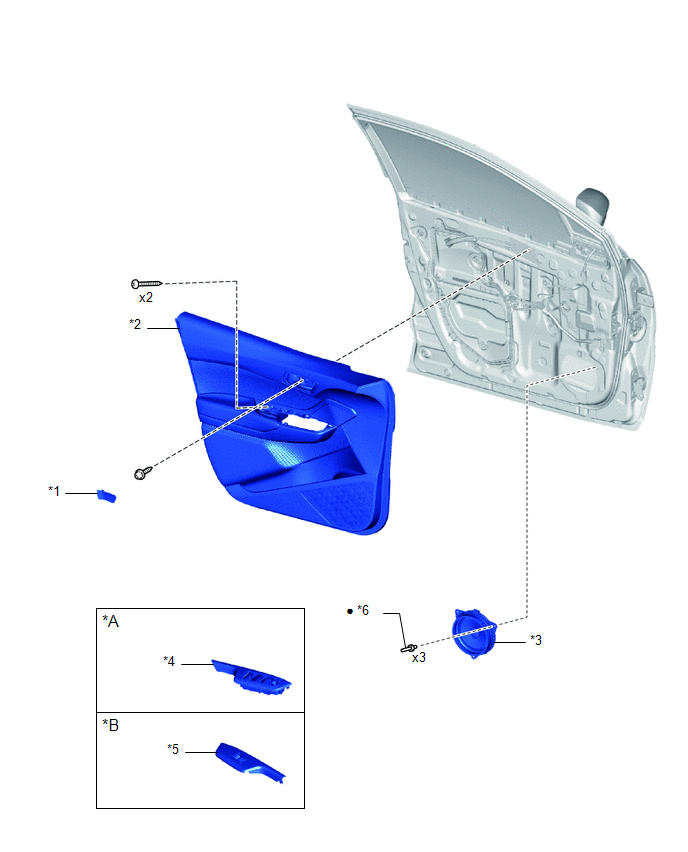

COMPONENTES
ILUSTRACIÓN
*A |
Para el lado del conductor |
*B |
Para el lado del pasajero delantero |
*1 |
OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA DELANTERA |
*2 |
SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA DELANTERA |
*3 |
CONJUNTO DEL ALTAVOZ DELANTERO N° 1 |
*4 |
CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL BASE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*5 |
CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO CON PANEL BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA |
*6 |
REMACHE |
● |
Pieza no reutilizable |
- |
- |
