DESECHO
PROCEDIMIENTO
1. DESECHE EL CONJUNTO DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO
(a) Extienda totalmente el conjunto del puntal de la puerta del maletero.
(b) Fije horizontalmente el conjunto del puntal de la puerta del maletero en un torno de banco con el vástago del pistón fuera.

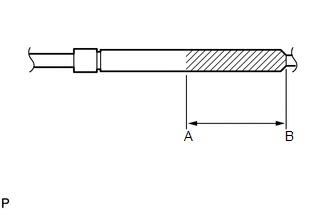

(c) Utilice gafas protectoras y corte poco a poco con una sierra metálica la parte sombreada entre los puntos "A" y "B" que aparece en la ilustración, para liberar el gas progresivamente.
Especificación:
|
Área |
Medida |
|---|---|
|
A - B |
53.5 mm (2.11 pulg.) |

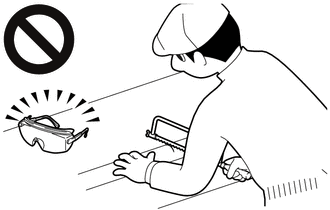

ADVERTENCIA:
Utilice siempre el equipo de seguridad apropiado y tenga cuidado al perforar, ya que pueden salir despedidos fragmentos de metal.
OBSERVACIÓN:
El gas es incoloro, inodoro y no tóxico.
