UBICACIÓN DE LAS PIEZAS

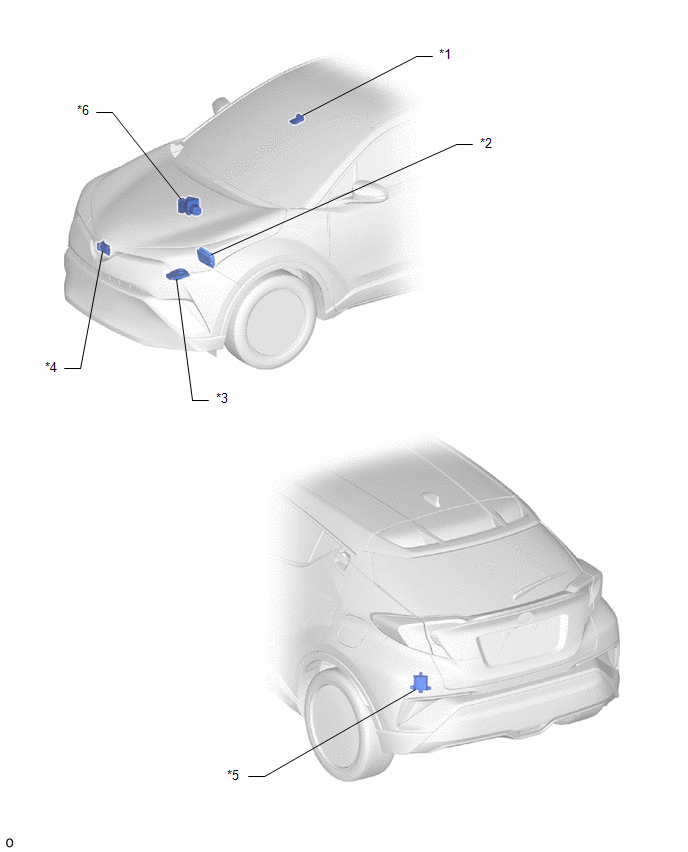

ILUSTRACIÓN
*1 |
CÁMARA DE RECONOCIMIENTO DE AVANCE (con control de seguridad de Toyota P) |
*2 |
ECM |
*3 |
SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO (para faros LED) |
*4 |
CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con control de seguridad de Toyota P) |
*5 |
SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO (Con sistema de supervisión de punto ciego) |
*6 |
CONJUNTO DEL ACTUADOR DEL FRENO |

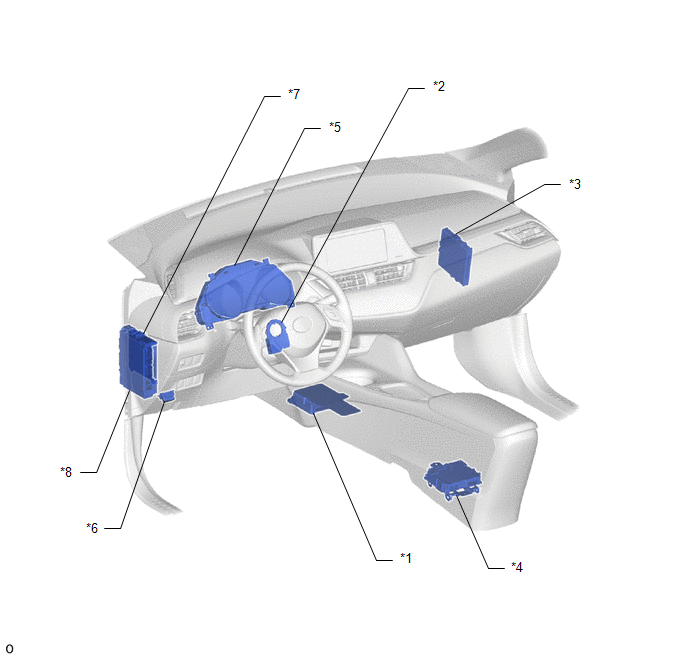

ILUSTRACIÓN
*1 |
CONJUNTO DEL SENSOR DEL AIRBAG |
*2 |
SENSOR DE DIRECCIÓN |
*3 |
ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente) |
*4 |
DCM (TRANSCEPTOR DE TELEMÁTICA) (con transceptor telemático) |
*5 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*6 |
DLC3 |
*7 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS |

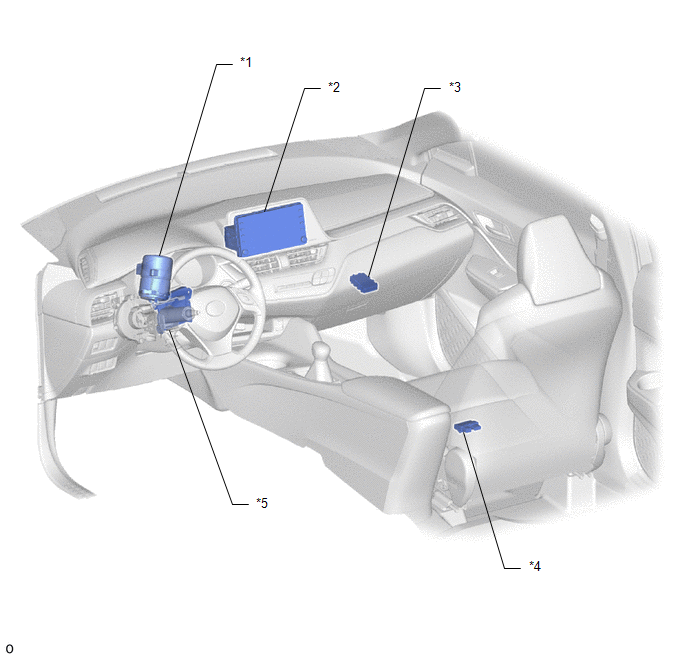

ILUSTRACIÓN
*1 |
CONJUNTO DE LA ECU DE LA SERVODIRECCIÓN |
*2 |
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA (para tipo con radio y pantalla) |
*3 |
ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED) |
*4 |
ECU DE DETECCIÓN DE OCUPANTE (con ECU de detección de ocupantes) |
*5 |
CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
- |
- |

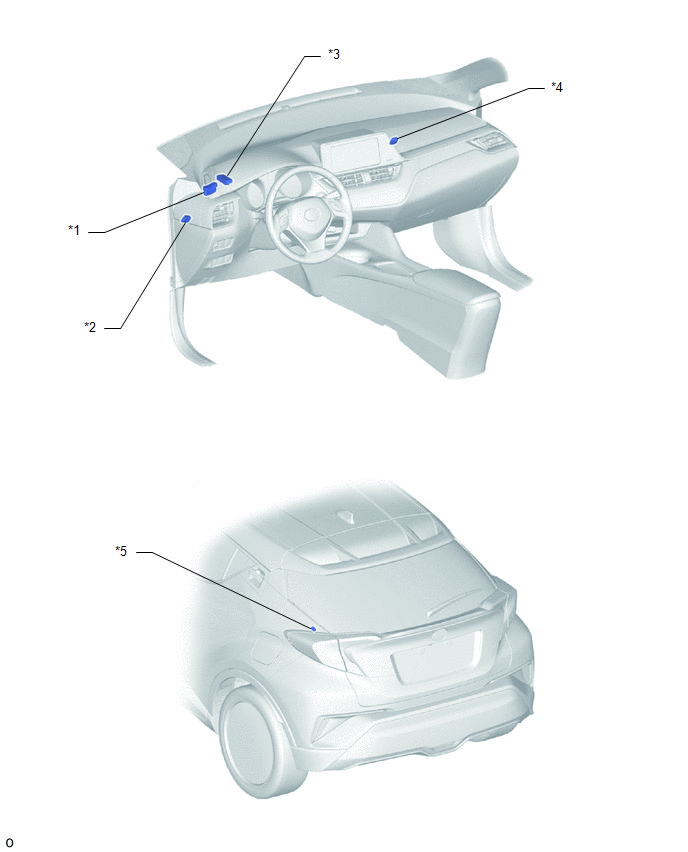

ILUSTRACIÓN
*1 |
CONECTOR DE EMPALMES DE CAN N° 1 |
*2 |
CONECTOR DE EMPALMES DE CAN N° 3 |
*3 |
CONECTOR DE EMPALMES DE CAN N° 4 |
*4 |
CONECTOR DE EMPALMES DE CAN N° 5 |
*5 |
CONECTOR DE EMPALMES DE CAN N° 6 (Con sistema de supervisión de punto ciego) |
- |
- |
