INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL SOPORTE INFERIOR DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

(a) Limpie la parte roscada de la carrocería del vehículo con un disolvente que no deje residuos.

(b) Aplique adhesivo a las roscas de los 2 pernos.

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

(c) Instale los 2 pernos y el soporte inferior del puntal del amortiguador de la puerta del maletero.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

2. COLOQUE EL SOPORTE SUPERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

(a) Limpie la parte roscada de la carrocería del vehículo con un disolvente que no deje residuos.

(b) Aplique adhesivo a las roscas de los 2 pernos.

Adhesivo:

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

(c) Instale el soporte superior del puntal del amortiguador de la puerta del maletero con los 2 pernos.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

3. INSTALE EL CONJUNTO DEL AMORTIGUADOR DE SUJECIÓN DE LA PUERTA DEL MALETERO

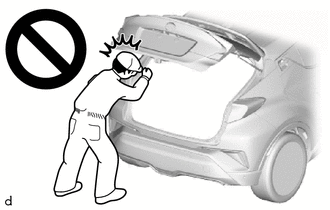

ADVERTENCIA:

  • No lleve a cabo el trabajo si la puerta del maletero no está bien sujeto.
  • La puerta del maletero se podría caer, provocando lesiones.

AVISO:

  • Evite tocar el vástago del pistón en la medida de lo posible para evitar que se adhieran materias extrañas. Mantenga sujeto el cilindro durante el mantenimiento.
  • No lleve puestos guantes de algodón ni de otro material parecido cuando manipule el vástago del pistón. Es posible que se adhieran fibras a la varilla y se produzcan fugas de gas.
  • Para evitar la deformación del vástago del pistón, no aplique cargas horizontales en el puntal de la puerta.

(a) Cuando se reutilice el conjunto del puntal de la puerta del maletero:

(1) Instale los 2 anillos de fijación en el conjunto del puntal de la puerta del maletero.

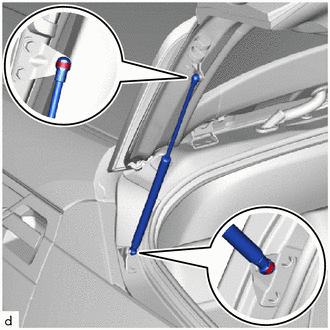

(b) Instale el conjunto del amortiguador de sujeción de la puerta del maletero.

AVISO:

  • Coloque el conjunto del puntal de la puerta del maletero mientras sujeta la puerta del maletero con las manos.
  • Compruebe que el conjunto del puntal de la puerta del maletero está enganchado en la junta esférica y que el conjunto de soporte de la puerta del maletero no se puede extraer.
    Extracción
