Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR DE SUJECIÓN DE LA PUERTA DEL MALETERO

ADVERTENCIA:

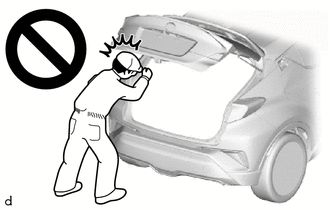

  • No lleve a cabo el trabajo si la puerta del maletero no está bien sujeto.
  • La puerta del maletero se podría caer, provocando lesiones.

AVISO:

  • Evite tocar el vástago del pistón en la medida de lo posible para evitar que se adhieran materias extrañas. Mantenga sujeto el cilindro durante el mantenimiento.
  • No lleve puestos guantes de algodón ni de otro material parecido cuando manipule el vástago del pistón. Es posible que se adhieran fibras a la varilla y se produzcan fugas de gas.
  • Para evitar la deformación del vástago del pistón, no aplique cargas horizontales en el puntal de la puerta.

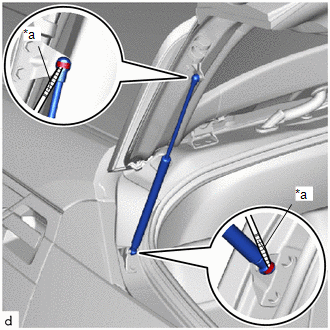

(a) Utilice un destornillador con la punta envuelta en cinta protectora para retirar los 2 anillos de tope como se muestra en la ilustración.

*a

Cinta protectora

(b) Suelte la junta esférica para extraer el conjunto del puntal de la puerta del maletero.

AVISO:

  • Extraiga el conjunto del puntal de la puerta del maletero mientras sujeta la puerta del maletero con las manos.
  • Extraiga el conjunto del puntal de la puerta del maletero mientras sujeta la puerta del maletero con la mano.

2. RETIRE EL SOPORTE SUPERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

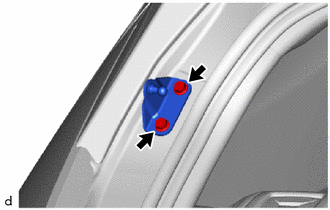

(a) Extraiga los 2 pernos y el soporte superior del puntal del amortiguador de la puerta del maletero.

3. EXTRAIGA EL SOPORTE INFERIOR DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

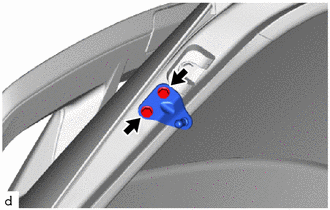

(a) Extraiga los 2 pernos y el soporte inferior del puntal del amortiguador de la puerta del maletero.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 SOPORTE INFERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO *2 SOPORTE SUPERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA ...

    InstalaciÓn
    INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo ...
