Toyota CH-R Manual de Taller: Componentes

COMPONENTES

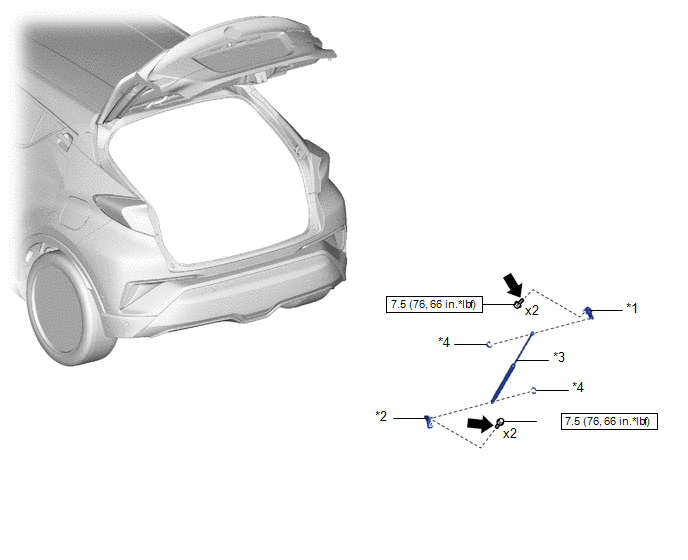

ILUSTRACIÓN

*1

SOPORTE INFERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

*2

SOPORTE SUPERIOR DEL PUNTAL DEL AMORTIGUADOR DE LA PUERTA DEL MALETERO

*3

CONJUNTO DEL SOPORTE DE LA PUERTA DEL MALETERO

*4

ANILLO DE SUJECIÓN

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

Pieza prerrecubierta

-

-
