Toyota CH-R Manual de Taller: Extracción

Toyota CH-R Manual de Taller / Guarnición / Paneles Exteriores / Moldura De La Puerta Trasera / Extracción

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la moldura del cinturón de seguridad de las puertas traseras.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Conjunto del regulador de la ventanilla de la puerta trasera Subconjunto del cristal de la ventanilla trasera Carril de la ventanilla trasera	Inicialice el sistema de elevalunas eléctrico	Función de subida y bajada automática Función de protección contra objetos atascados Función de protección contra captura Función de control remoto Función con llave Función vinculada al transmisor inalámbrico Función de funcionamiento sin llave Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

3. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

Haga clic aquí

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

Haga clic aquí

5. EXTRAIGA EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

Haga clic aquí

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

Haga clic aquí

7. EXTRAIGA EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

Haga clic aquí

8. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

Haga clic aquí

9. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

Haga clic aquí

10. DESCONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA

(a) Desconecte la banda protectora de la puerta trasera hasta que el tornillo del subconjunto inferior trasero de la ventanilla de la puerta esté visible.

11. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

Haga clic aquí

12. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

Haga clic aquí

13. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA

Haga clic aquí

14. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

Haga clic aquí

15. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA

Haga clic aquí

16. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

Haga clic aquí

17. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

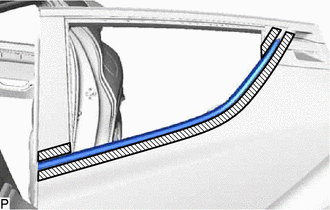

(a) Aplique cinta protectora alrededor del conjunto de la moldura de la puerta trasera.

Cinta protectora

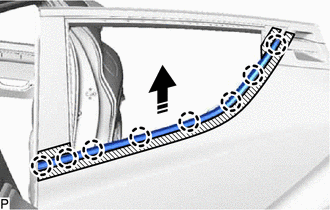

(b) Desenganche las garras para extraer el conjunto de la moldura del cinturón de seguridad de las puertas traseras como se muestra en la ilustración.

Extraiga en este sentido
