INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

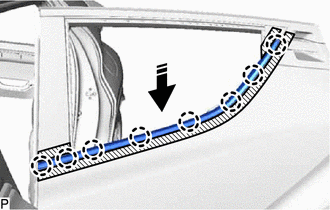

(a) Enganche las garras para instalar el conjunto de la moldura del cinturón de seguridad de las puertas traseras como se muestra en la ilustración.
![]() |
Coloque en este sentido |
(b) Quite la cinta aislante.
2. INSTALE EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA
Haga clic aquí
3. INSTALE EL CARRIL DE LA VENTANILLA TRASERA
Haga clic aquí
4. INSTALE EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA
Haga clic aquí
5. INSTALE EL SUBCONJUNTO DE LA VENTANILLA TRASERA
Haga clic aquí
6. INSTALE EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA
Haga clic aquí
7. INSTALE LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA
Haga clic aquí
8. CONECTE LA BANDA PROTECTORA DE LA PUERTA TRASERA
(a) Conecte la banda protectora de la puerta trasera.
9. INSTALE EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
10. INSTALE LA BANDA PROTECTORA INTERIOR DE LA VENTANILLA TRASERA
Haga clic aquí
11. INSTALE EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA
Haga clic aquí
12. INSTALE EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA
Haga clic aquí
13. INSTALE EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA
Haga clic aquí
14. INSTALE EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA
Haga clic aquí
15. COLOQUE EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA
Haga clic aquí
16. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
17. INICIALICE EL SISTEMA DE ELEVALUNAS ELÉCTRICO
Haga clic aquí
18. REVISE EL FUNCIONAMIENTO DEL ELEVALUNAS ELÉCTRICO
Haga clic aquí
