InformaciÓn General

INFORMACIÓN GENERAL

DESCRIPCIÓN GENERAL

(a) Las reparaciones pueden dividirse principalmente en los 3 procesos siguientes:

(1) Diagnósticos.

(2) Extracción/Instalación, Sustitución, Desmontaje/Montaje, Inspección y Ajuste.

(3) Inspección final.

(b) En este manual se han omitido los siguientes procedimientos. No obstante, dichos procedimientos han de llevarse a cabo.

(1) Empleo de un gato o un elevador para realizar las operaciones pertinentes.

(2) Limpieza de todas las piezas extraídas.

(3) Antes de realizar esta operación, realice una inspección visual.

PREPARACIÓN

(a) Es posible que sea necesario usar herramientas especiales de mantenimiento (SST) y materiales especiales de mantenimiento (SSM), según el tipo de reparación. Asegúrese de usar las SST y los SSM siempre que se especifique, y siga correctamente el procedimiento de trabajo. En la sección "Preparación" de este manual encontrará una lista de SST y SSM.

PROCEDIMIENTOS DE REPARACIÓN

(a) Cuando sea necesario, se incluirá una ilustración debajo del título.

(b) Las piezas no reutilizables, las partes que necesitan engrase, las piezas prerrecubiertas y las especificaciones acerca de los pares de apriete se indican en las ilustraciones de despiece.

  • Tome como ejemplo la siguiente ilustración.

Símbolo

Contenido

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Pieza prerrecubierta

Aplique lubricante en este punto.

No aplique lubricantes en las piezas roscadas

ADVERTENCIA:

Por "zonas principales que implican un rendimiento básico del vehículo como desplazarlo/girar/detenerse" se entienden aquellas zonas que necesitan un mayor grado de precisión en el apriete.

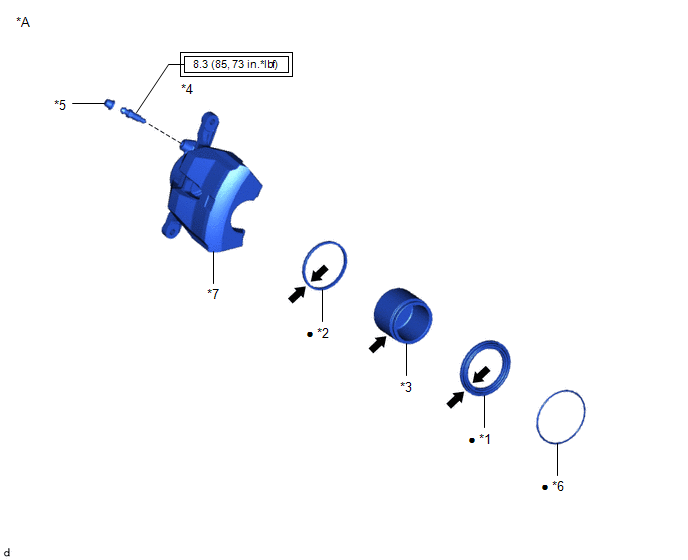

*A

Ejemplo

-

-

*1

FUNDA DEL CILINDRO

*2

SELLO DEL PISTÓN

*3

PISTÓN DEL FRENO DE DISCO DELANTERO

*4

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*5

TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO

*6

ANILLO DE FIJACIÓN

*7

CONJUNTO DEL CILINDRO DEL FRENO DE DISCO IZQUIERDO

-

-

Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa de glicol a base de jabón de litio

(c) Las especificaciones acerca de los pares de apriete, las zonas de engrase y las piezas no reutilizables aparecen fácilmente identificadas en cada procedimiento.

OBSERVACIÓN:

A veces, este tipo de información solo puede explicarse con una ilustración. En estos casos, la descripción de los pares de apriete, el tipo de aceite y otros datos aparecen en la ilustración.

(d) En el texto solo se explican los puntos clave. Las operaciones que hay llevar a cabo y otros detalles figuran en las ilustraciones junto al texto. Ambos, texto e ilustraciones, vienen acompañados de avisos y valores estándar.

Ilustración

Procedimiento que hay que seguir y dónde debe aplicarse

Título de la tarea

Tarea que se va a realizar

Texto explicativo

  • Cómo realizar la tarea
  • Cierta información, como la relativa a especificaciones y advertencias, aparece en negrita.

(e) En ciertos casos se utilizan ilustraciones de modelos de vehículos similares. Por esta razón, es posible que haya algunas diferencias entre las ilustraciones y el vehículo que esté reparando.

(f) Los procedimientos se describen paso por paso.

ESPECIFICACIONES DE SERVICIO

(a) Las especificaciones vienen escritas en negrita en todo el manual. También puede acceder a ellas en la sección "Especificaciones".

DEFINICIÓN DE CIERTOS TÉRMINOS

ADVERTENCIA

Existe el riesgo de que usted u otras personas se lesionen.

AVISO

Cabe la posibilidad de que se dañen las piezas que se están reparando.

OBSERVACIÓN

Ofrece información adicional que le ayudará en la reparación.

UNIDADES DEL SISTEMA INTERNACIONAL

(a) Las unidades utilizadas en este manual son las estándares del Sistema Internacional (SI UNIT), si bien se proporcionan igualmente las del sistema imperial de medidas.

  • Ejemplo:

Torque:

30 N·m {306 kgf·cm, 22 ft·lbf}
