EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del enfriador de aceite.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
|---|---|---|---|
|
Sustitución del líquido del CVT |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "ATF Thermal Degradation Estimate" no se ha calculado correctamente |
|
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1
Haga clic aquí
2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
3. VACÍE EL LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO
Haga clic aquí
4. VACÍE EL REFRIGERANTE DEL MOTOR
Haga clic aquí
5. RETIRE LA TAPA DE LA CULATA N° 2
Haga clic aquí
6. EXTRAIGA LA CUBIERTA DEL RADIADOR
Haga clic aquí
7. EXTRAIGA LA ENTRADA DEL DEPURADOR DE AIRE N° 1
Haga clic aquí
8. EXTRAIGA LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aquí
9. EXTRAIGA EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE
Haga clic aquí

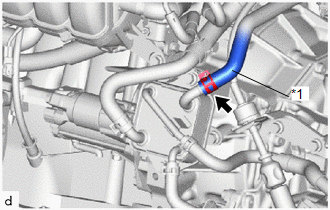

10. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 3
|
(a) Deslice el clip y desconecte la manguera de derivación de agua n° 3 del enfriador de aceite. |
|

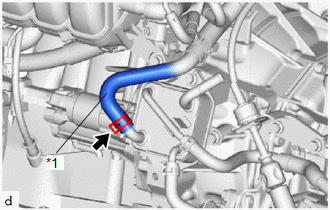

11. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 5
|
(a) Deslice el clip y desconecte la manguera de derivación de agua n° 5 del enfriador de aceite. |
|

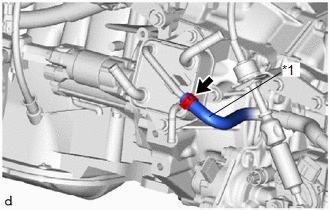

12. DESCONECTE LA MANGUERA N° 1 DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
|
(a) Deslice el clip y desconecte la manguera n° 1 del enfriador de aceite de la transmisión del enfriador de aceite. |
|

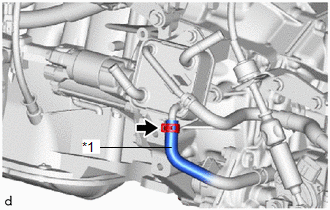

13. DESCONECTE LA MANGUERA N° 2 DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
|
(a) Deslice el clip y desconecte la manguera n° 2 del enfriador de aceite de la transmisión del enfriador de aceite. |
|

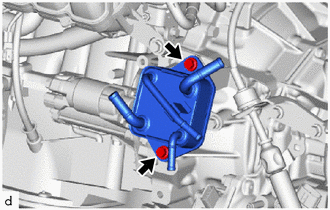

14. EXTRAIGA EL ENFRIADOR DE ACEITE
|
(a) Extraiga los 2 pernos y el enfriador de aceite del soporte del enfriador de aceite de la transmisión. |
|

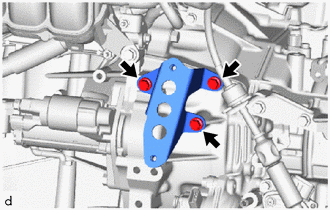

15. EXTRAIGA EL SOPORTE DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN
|
(a) Extraiga los 3 pernos y soporte del enfriador de aceite de la transmisión del conjunto del transeje variable continuo. |
|
