INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SOPORTE DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

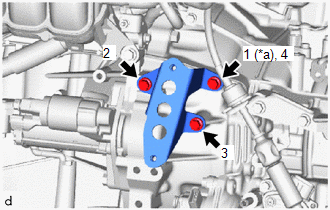

(a) Instale el soporte del enfriador de aceite de la transmisión en el conjunto del transeje variable continuo con los 3 pernos en el orden que se muestra en la ilustración.

Torque:

13.5 N·m {138 kgf·cm, 10 ft·lbf}

*a

Apriete de forma provisional

2. INSTALE EL ENFRIADOR DE ACEITE

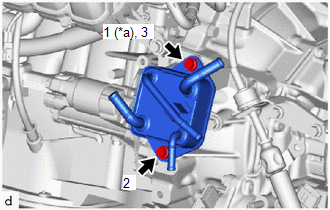

(a) Instale el enfriador de aceite en el soporte del enfriador de aceite de la transmisión con los 2 pernos en el orden que se muestra en la ilustración.

Torque:

13.5 N·m {138 kgf·cm, 10 ft·lbf}

*a

Apriete de forma provisional

3. CONECTE LA MANGUERA N° 1 DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

(a) Conecte la manguera n° 1 del enfriador de aceite de la transmisión en el enfriador de aceite y deslice el clip para fijarla.

AVISO:

  • Alinee cada marca de pintura de la manguera n° 1 del enfriador de aceite de la transmisión con cada una del enfriador de aceite.
  • Introduzca completamente la manguera del enfriador de aceite de la transmisión n° 1 hasta la segunda nervadura en cada tubo del enfriador de aceite.

4. CONECTE LA MANGUERA N° 2 DEL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

(a) Conecte la manguera n° 2 del enfriador de aceite de la transmisión en el enfriador de aceite y deslice el clip para fijarla.

AVISO:

  • Alinee cada marca de pintura de la manguera n° 2 del enfriador de aceite de la transmisión con cada una del enfriador de aceite.
  • Introduzca completamente la manguera del enfriador de aceite de la transmisión n° 2 hasta la segunda nervadura en cada tubo del enfriador de aceite.

5. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 3

(a) Conecte la manguera de derivación de agua n° 3 al enfriador de aceite y deslice el clip para fijarla.

AVISO:

  • Alinee cada una de las marcas de pintura de la manguera de derivación de agua n° 3 con cada una de las del enfriador de aceite.
  • Introduzca por completo la manguera de derivación de agua n° 3 hasta la 2a nervadura de cada tubo del enfriador de aceite.

6. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N° 5

(a) Conecte la manguera de derivación de agua n° 5 al enfriador de aceite y deslice el clip para fijarla.

AVISO:

  • Alinee cada una de las marcas de pintura de la manguera de derivación de agua n° 5 con cada una de las del enfriador de aceite.
  • Introduzca por completo la manguera de derivación de agua n° 5 hasta la 2a nervadura de cada tubo del enfriador de aceite.

7. INSTALE EL SUBCONJUNTO DE LA CAJA DEL DEPURADOR DE AIRE

Haga clic aquí

8. INSTALE LA TAPA DEL DEPURADOR DE AIRE CON SU MANGUERA

Haga clic aquí

9. INSTALE LA ENTRADA DEL DEPURADOR DE AIRE N° 1

Haga clic aquí

10. INSTALE LA CUBIERTA DEL RADIADOR

Haga clic aquí

11. AÑADA REFRIGERANTE DEL MOTOR

Haga clic aquí

12. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

13. AÑADA LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

14. COLOQUE LA TAPA DE LA CULATA N° 2

Haga clic aquí

15. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

16. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí
