Toyota CH-R Manual de Taller: Interruptor Vsc Off

Toyota CH-R Manual de Taller / Sistemas De Control Dinámico / Control De Frenos / Interruptor Vsc Off

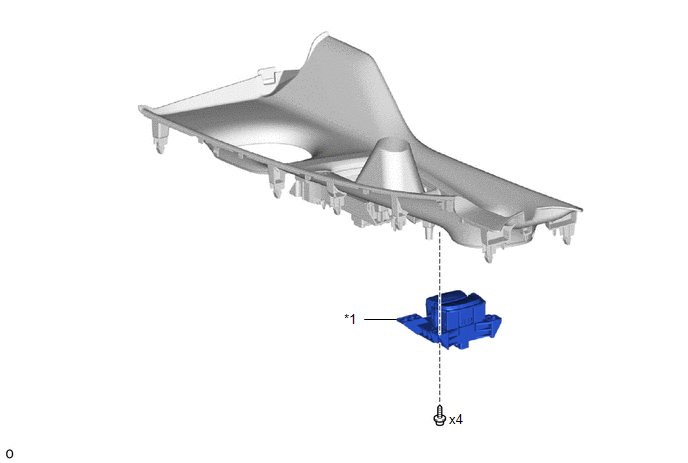

Componentes

COMPONENTES

ILUSTRACIÓN

*1

INTERRUPTOR VSC OFF (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)

-

-

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

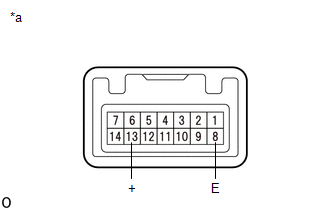

1. INSPECCIONE EL INTERRUPTOR VSC OFF (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO) (para LHD)

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

13 (+) - 8 (E)

Interruptor pulsado

Inferior a 1 Ω

13 (+) - 8 (E)

Interruptor sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico).

*a

Componente no conectado al mazo de cables

(Interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico))

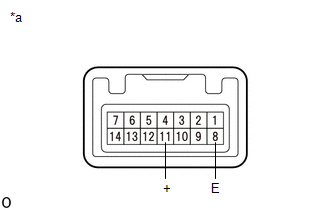

2. INSPECCIONE EL INTERRUPTOR VSC OFF (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO) (para RHD)

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

11 (+) - 8 (E)

Interruptor pulsado

Inferior a 1 Ω

11 (+) - 8 (E)

Interruptor sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico).

*a

Componente no conectado al mazo de cables

(Interruptor VSC OFF (conjunto del interruptor del freno de estacionamiento eléctrico))
