DESCRIPCIÓN
La ECU de control de derrape (conjunto del actuador del freno) recibe señales del sensor del ángulo de dirección a través de la comunicación CAN.
OBSERVACIÓN:
Si se produce una avería en las líneas bus entre el sensor del ángulo de dirección y el sistema de comunicación CAN, se emitirá el DTC U0126 (pérdida de comunicación con el módulo del sensor del ángulo de dirección). Si se emite el código U0126 junto con el C1434, inspeccione y repare en primer lugar las áreas afectadas indicadas por el U0126.
Pueden almacenarse DTC en los siguientes casos:
N° de DTC |
Elemento detectado |
Condición de detección del DTC |
Área afectada |
---|---|---|---|
C1434 |
Avería en la señal de salida del sensor del ángulo de dirección |
Se detecta cualquiera de las situaciones siguientes:
|
|
Estado del vehículo |
||||
---|---|---|---|---|
Modelo 1 |
Modelo 2 |
Modelo 3 |
||
Condición de diagnóstico |
- |
- |
- |
- |
Estado de la avería |
La diferencia entre el punto cero almacenado en el sensor del ángulo de dirección y el valor calculado de punto cero sobrepasa los 15 grados |
○ |
- |
- |
El valor de descentramiento del sensor del ángulo de dirección es de -13.5 grados o inferior o de 13.5 grados o superior. |
- |
○ |
- |
|
El valor del sensor del ángulo de dirección excede el valor especificado. |
- |
- |
○ |
|
Momento de la detección |
- |
- |
0.3 segundos o más |
|
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.
Condiciones de detección del DTC: C1434
Estado del vehículo |
||||
---|---|---|---|---|
Modelo 4 |
Modelo 5 |
Modelo 6 |
||
Condición de diagnóstico |
- |
- |
- |
- |
Estado de la avería |
El cambio del valor del sensor del ángulo de dirección en 0.02 segundos es anómalo. |
○ |
- |
- |
El valor del sensor del ángulo de dirección cambia en menos de 5 grados y se han reconocido los giros a la izquierda y a la derecha. |
- |
○ |
- |
|
Hay una diferencia entre el valor calculado de la ECU de control de derrape (conjunto del actuador del freno) y el valor del sensor del ángulo de dirección debido a una anomalía en el valor del sensor del ángulo de dirección. |
- |
- |
○ |
|
Momento de la detección |
- |
- |
- |
|
Número de ciclos |
1 ciclo |
1 ciclo |
1 ciclo |
OBSERVACIÓN:
Se emitirá el DTC cuando se cumplan las condiciones de los modos de la tabla anterior.

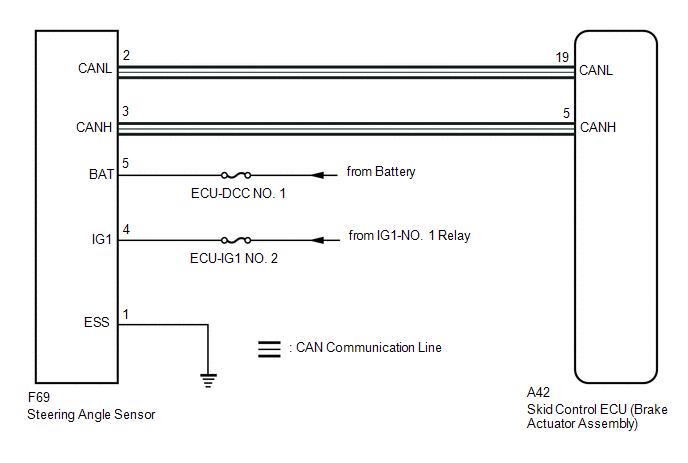

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.
OBSERVACIÓN:
Haga clic aquí
PROCEDIMIENTO
1. |
REVISE EL DTC |
(a) Borre los DTC.
Haga clic aquí
Chassis > ABS/VSC/TRAC/EPB > Clear DTCs(b) Apague el interruptor de encendido.
(c) Coloque el interruptor de encendido en la posición ON y asegúrese de que no se emiten los DTC del sistema de comunicación CAN.
Haga clic aquí
(d) Arranque el motor.
(e) Conduzca el vehículo y gire el volante a la derecha y a la izquierda a una velocidad de 50 km/h (31 mph) y asegúrese de que no se emite ningún DTC del sensor de velocidad o del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag).
Haga clic aquí
Chassis > ABS/VSC/TRAC/EPB > Trouble CodesResultado:
Resultado |
Vaya a |
---|---|
No se emite ningún DTC del sistema de comunicación CAN ni del sensor de velocidad o del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag). |
A |
Se emiten los DTC del sistema de comunicación CAN. |
B |
Se emiten los DTC del sensor de velocidad y/o del sensor de velocidad de derrape y aceleración (conjunto del sensor del airbag). |
C |
OBSERVACIÓN:
B |
INSPECCIONE EL SISTEMA DE COMUNICACIÓN CAN |
C |
REPARE EL CIRCUITO INDICADO POR EL DTC EMITIDO |
|
2. |
INSPECCIONE LA INSTALACIÓN DEL SENSOR DEL ÁNGULO DE DIRECCIÓN |
(a) Apague el interruptor de encendido.
(b) Verifique si el sensor del ángulo de dirección se ha instalado apropiadamente.
Haga clic aquí
OK:
La instalación del sensor del ángulo de dirección es correcta.
MAL |
INSTALE EL SENSOR DEL ÁNGULO DE DIRECCIÓN CORRECTAMENTE |
|
3. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL DE LA FUENTE DE ALIMENTACIÓN) |
(a) Retire el volante y la cubierta de la columna. |
|
(b) Asegúrese de que no hay holgura en las piezas de fijación y conexión del conector.
(c) Desconecte el conector F69 del sensor del ángulo de dirección.
(d) Mida la tensión según los valores de la siguiente tabla.
Tensión estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
F69-5 (BAT) - Masa de la carrocería |
Siempre |
11 a 14 V |
F69-4 (IG1) - Masa de la carrocería |
Interruptor de encendido en posición ON |
11 a 14 V |
Resultado:
Resultado |
Vaya a |
---|---|
OK |
A |
MAL |
B |
B |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACIÓN) |
|
4. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (TERMINAL DE MASA) |
(a) Apague el interruptor de encendido. |
|
(b) Mida la resistencia según los valores de la siguiente tabla.
Resistencia estándar:
Conexión del tester |
Estado |
Valor especificado |
---|---|---|
E69-1 (ESS) - Masa de la carrocería |
Siempre |
Inferior a 1 Ω |
OBSERVACIÓN:
Si la localización de averías se ha realizado siguiendo las indicaciones de la tabla de síntomas de problemas, vuelva a consultar la tabla y continúe con el paso siguiente antes de sustituir las piezas.
Haga clic aquí
OK |
SUSTITUYA EL SENSOR DEL ÁNGULO DE DIRECCIÓN |
MAL |
REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR (CIRCUITO DE MASA) |
