EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
OBSERVACIÓN:
Siga el mismo procedimiento para el lado contrario.

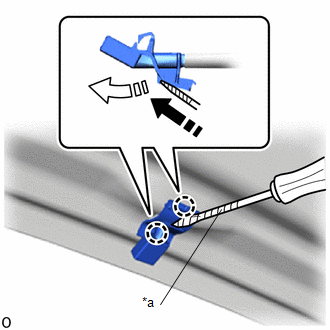

(a) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las garras, como se indica por las flechas que se muestran en la ilustración, para separar el subconjunto de la boquilla del lavaparabrisas.
*a |
Cinta protectora |
![]() |
Extraiga en esta dirección (1) |
![]() |
Extraiga en esta dirección (2) |
AVISO:
Tenga cuidado de no dañar el parabrisas.

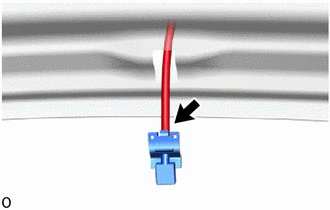

(b) Desconecte la manguera del lavaparabrisas y extraiga el subconjunto de la boquilla del lavaparabrisas. AVISO: Los subconjuntos de la boquilla del lavaparabrisas no se pueden reutilizar. |
|
