MONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE LA BOMBILLA DE LA LUZ DE POSICIÓN LATERAL DELANTERA (para EE.UU. y Canadá)

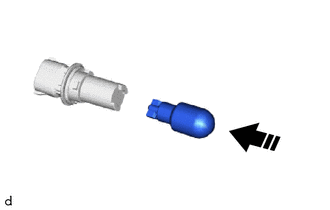

(a) Instale la bombilla de la luz de posición lateral delantera en el zócalo.
![]() |
Coloque en este sentido |

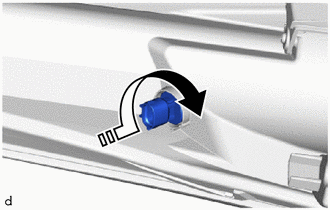

(b) Gire el zócalo de la luz de posición lateral delantera con la bombilla de la luz de posición lateral delantera, como se muestra en la ilustración, para instalarlos como una unidad.
![]() |
Coloque en este sentido |
2. COLOQUE LA BOMBILLA DE LOS INTERMITENTES DELANTEROS
(a) Gire la bombilla del intermitente delantero para colocarla en el zócalo de la bombilla del intermitente delantero como se muestra en la ilustración.
![]() |
Coloque en este sentido |

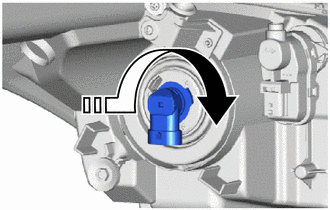

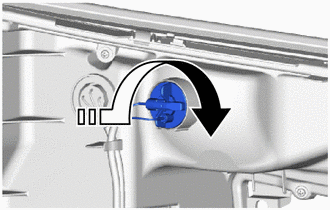

(b) Gire el portalámparas del intermitente delantero con la bombilla del intermitente delantero, como se muestra en la ilustración, e instálelos como si se tratase de una unidad.
![]() |
Coloque en este sentido |

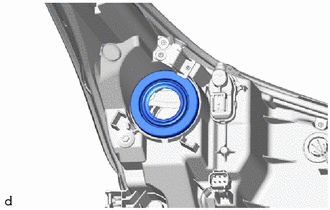

3. INSTALE LA CUBIERTA DEL ZÓCALO DEL FARO
(a) Coloque la cubierta del zócalo del faro en el conjunto de la unidad del faro. |
|

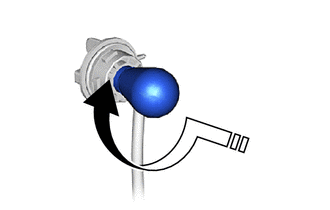

4. INSTALE LA BOMBILLA DEL FARO N° 1
(a) Gire la bombilla del faro n° 1 en la dirección indicada por la flecha que se muestra en la ilustración e instálela.
![]() |
Coloque en este sentido |
AVISO:
No toque el cristal de la bombilla del faro n° 1.
5. INSTALE EL PROTECTOR DEL FARO
(a) Instale un nuevo protector del faro.
