Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL FARO

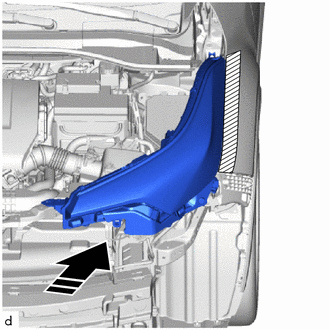

(a) Instale provisionalmente el conjunto del faro, como se muestra en la ilustración.

Coloque en este sentido

(b) Instale el conjunto del faro con el perno y los 3 tornillos.

Torque:

Perno :

5.4 N·m {55 kgf·cm, 48 in·lbf}

(c) Conecte los 3 conectores.

(d) Quite la cinta aislante.

2. INSTALE EL CONJUNTO DEL PARACHOQUES DELANTERO

Haga clic aquí

3. EFECTÚE LA INICIALIZACIÓN

Haga clic aquí

4. AJUSTE LA DIRECCIÓN DE LAS LUCES DE LOS FAROS

Haga clic aquí
