Toyota CH-R Manual de Taller: Micrófono de reconocimiento de voz desconectado (B1579)

Toyota CH-R Manual de Taller / Pantalla De Navegación / Información Múltiple / Sistema De Navegación / Micrófono de reconocimiento de voz desconectado (B1579)

DESCRIPCIÓN

El conjunto del receptor de radio y pantalla y el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono) están conectados entre sí a través de las líneas de señal de detección de conexión del micrófono.

Este DTC se memoriza cuando la línea de la señal de detección de conexión del micrófono está desconectada.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1579

Micrófono de reconocimiento de voz desconectado

Se pierde la señal del micrófono del teléfono.
  • Conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono)
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector
  • DCM (transceptor de telemática)

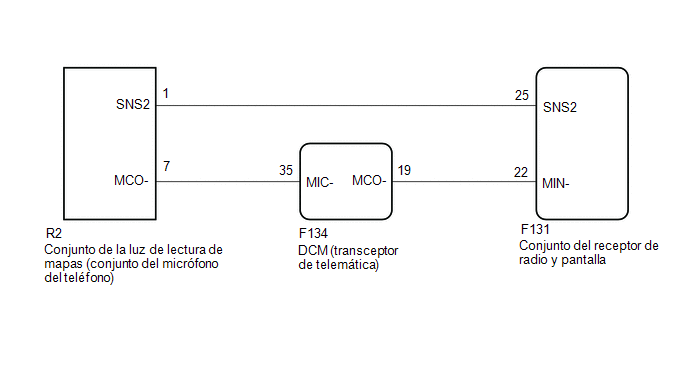

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Cuando sustituya el conjunto del receptor de radio y pantalla o la ECU de navegación, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla o la ECU de navegación instalado actualmente ya se había utilizado previamente en otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegación no funcionen correctamente.
  • Si se ha sustituido el DCM (transceptor de la unidad telemática), lleve a cabo el procedimiento de activación del DCM mediante Techstream (con interruptor manual [SOS]).

    Haga clic aquí

PROCEDIMIENTO

1.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-22 (MIN-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

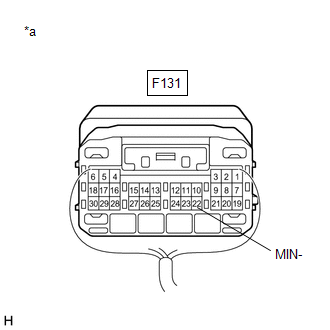

*a

Componente conectado al mazo de cables

(Conjunto del receptor de radio y pantalla)
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (DCM [TRANSCEPTOR DE TELEMÁTICA] - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desconecte el conector F134 del DCM (transceptor de telemática).

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-35 (MIC-) - R2-7 (MCO-)

Siempre

Inferior a 1 Ω

F134-35 (MIC-) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE RECEPTOR DE RADIO Y PANTALLA - DCM (TRANSCEPTOR DE TELEMÁTICA))

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F134 del DCM (transceptor de telemática).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-22 (MIN-) - F134-19 (MCO-)

Siempre

Inferior a 1 Ω

F131-22 (MIN-) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DE LA LUZ DE LECTURA DE MAPAS [CONJUNTO DEL MICRÓFONO DEL TELÉFONO])

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector R2 del conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-25 (SNS2) - R2-1 (SNS2)

Siempre

Inferior a 1 Ω

F131-25 (SNS2) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

5.

INSPECCIONE EL DCM (TRANSCEPTOR DE TELEMÁTICA)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F134-35 (MIC-) - Masa de la carrocería

Siempre

Inferior a 1 Ω

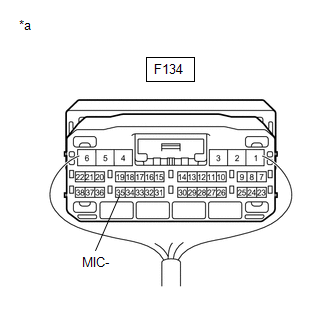

*a

Componente conectado al mazo de cables

(DCM (transceptor de telemática))
MAL

SUSTITUYA EL DCM (TRANSCEPTOR DE TELEMÁTICA)

OK

6.

INSPECCIONE EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS (CONJUNTO DEL MICRÓFONO DEL TELÉFONO)

(a) Extraiga el conjunto de la luz de lectura de mapas (conjunto del micrófono del teléfono).

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1 (SNS2) - 7 (MCO-)

Siempre

Inferior a 1 Ω

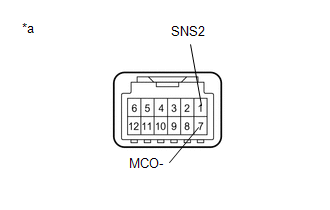

*a

Componente no conectado al mazo de cables

(conjunto de la luz de lectura de mapas [conjunto del micrófono del teléfono])
OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

SUSTITUYA EL CONJUNTO DE LA LUZ DE LECTURA DE MAPAS
