DESCRIPCIÓN

Este DTC se memoriza cuando se interrumpe la señal de vídeo o audio debido a una disminución temporal en la entrada de tensión de la batería al conjunto del receptor de radio y pantalla.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B158F

Señal de detención del vehículo AV (tensión baja de la batería)

Se interrumpe una señal de vídeo o audio cuando disminuye la tensión de la batería

  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector

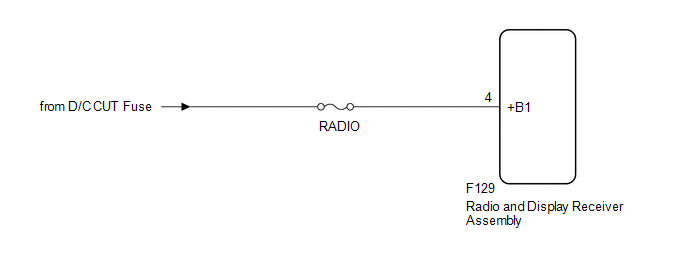

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.
  • Inspeccione los fusibles para los circuitos relacionados con este sistema antes de realizar el siguiente procedimiento.

PROCEDIMIENTO

1.

INSPECCIONE LA SEÑAL DEL VEHÍCULO (COMPROBACIÓN DE FUNCIONAMIENTO)

(a) Acceda a la pantalla "Vehicle Signal Check Mode". Consulte la sección "Comprobación de la señal del vehículo" en "Comprobación de funcionamiento".

Haga clic aquí

(b) Mida la tensión de la batería.

Tensión estándar:

11 a 14 V

OBSERVACIÓN:

La pantalla se actualiza una vez por segundo.

MAL

IR AL PUNTO 3

OK

2.

REVISE EL DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN

MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (FUENTE DE ALIMENTACIÓN DEL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA)

(a) Desconecte el conector del conjunto del receptor de radio y pantalla.

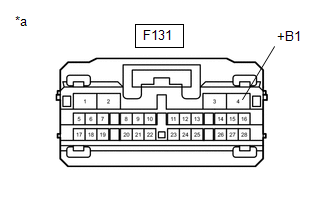

*a

Vista frontal del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

(b) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Estado

Valor especificado

F131-4 (+B1) - Masa de la carrocería

Siempre

11 a 14 V

OK

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
