DESCRIPCIÓN

Estos DTC se memorizan cuando se produce una avería en el conjunto de la antena de navegación.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B15C0

Avería en la conexión de la antena GPS (cortocircuito)

Avería en la antena de navegación

  • Conjunto de la antena de navegación
  • Subconjunto del cable de la antena
  • ECU de navegación

B15C1

Avería en la conexión de la antena GPS (interrupción)

Avería de la fuente de alimentación de la antena de navegación

  • Conjunto de la antena de navegación
  • Subconjunto del cable de la antena
  • ECU de navegación

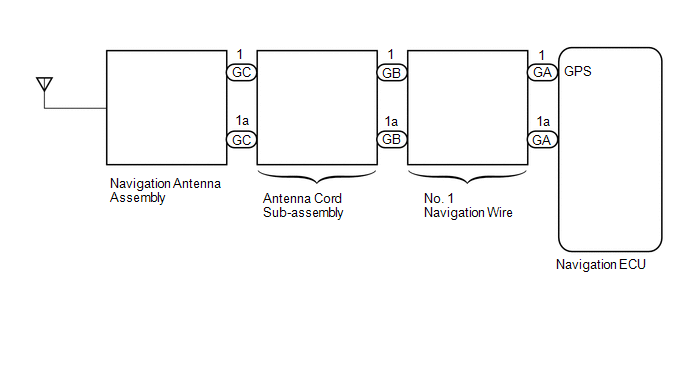

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte las medidas de precaución del sistema de navegación.

    Haga clic aquí

  • Al sustituir la ECU de navegación, sustitúyala siempre por una nueva. Si se instala una ECU de navegación que previamente se instaló en otro vehículo, es posible que suceda lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla no funcione adecuadamente.
  • Revise que el subconjunto del cable de la antena esté instalado correctamente y no esté torcido, doblado ni presenta conexiones flojas antes de realizar el procedimiento siguiente.

    Haga clic aquí

PROCEDIMIENTO

1.

REVISE EL DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

MAL

2.

COMPRUEBE EL CABLE DE NAVEGACIÓN N° 1

(a) Extraiga el cable de navegación n° 1.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

GA-1 - GB-1

Siempre

Inferior a 1 Ω

GA-1a - GB-1a

Siempre

Inferior a 1 Ω

GA-1 o GB-1 - Masa de la carrocería

Siempre

10 kΩ o superior

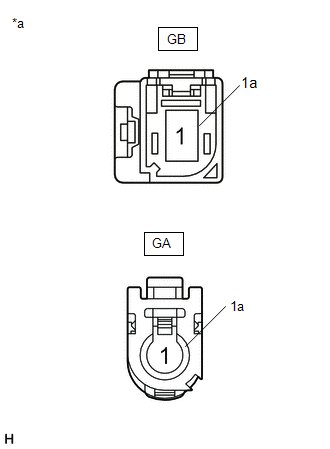

*a

Componente no conectado al mazo de cables

(Cable de navegación n° 1)

MAL

SUSTITUYA EL CABLE DE NAVEGACIÓN N° 1

OK

3.

INSPECCIONE EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN

(a) Extraiga el conjunto de la antena de navegación.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

1-1a

Siempre

50 a 500 Ω

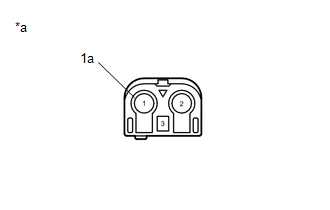

*a

Componente no conectado al mazo de cables

(Conjunto de la antena de navegación)

MAL

SUSTITUYA EL CONJUNTO DE LA ANTENA DE NAVEGACIÓN

OK

4.

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sustituya el subconjunto del cable de la antena por uno nuevo o en buen estado.

Haga clic aquí

SIGUIENTE

5.

REVISE EL DTC

(a) Borre los DTC.

Body Electrical > Navigation System > Clear DTCs

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Navigation System > Trouble Codes

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN (FALLO EN EL SUBCONJUNTO DEL CABLE DE LA ANTENA)

MAL

SUSTITUYA LA ECU DE NAVEGACIÓN
