Toyota CH-R Manual de Taller: InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL CONDUCTOR

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero.

(a) Coloque el interruptor de encendido en posición ON.

(b) Si el cinturón de seguridad del conductor está desabrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos parpadea.

(c) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(d) Arranque el motor.

(e) Si el cinturón de seguridad del conductor está desabrochado y se conduce el vehículo a aproximadamente 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 1.2 segundos durante 30 segundos.

Después, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 0.4 segundos.

(f) Si el cinturón de seguridad del conductor está abrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos está apagado.

2. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DE SEGURIDAD DEL PASAJERO DELANTERO

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero.

(a) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y permita que entre en contacto con el respaldo.

(b) Abroche el cinturón de seguridad del conductor.

(c) Coloque el interruptor de encendido en posición ON.

(d) Si el cinturón de seguridad del pasajero delantero está desabrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos parpadea.

(e) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(f) Arranque el motor.

(g) Cuando el asiento del pasajero delantero está ocupado, el cinturón de seguridad del pasajero delantero está desabrochado y se conduce el vehículo a unos 20 km/h (12 mph) o más, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 1.2 segundos durante 30 segundos.

Después, compruebe si el indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos parpadea a intervalos de 0.4 segundos.

(h) Si el cinturón de seguridad del pasajero delantero está abrochado, compruebe que el indicador de advertencia del cinturón de seguridad del conjunto de juego de instrumentos está apagado.

3. INSPECCIONE EL INDICADOR DE ADVERTENCIA DEL CINTURÓN DEL ASIENTO TRASERO

(a) Compruebe el estado del indicador de advertencia del cinturón de seguridad del asiento trasero en el conjunto del reloj:

(1) Apague el interruptor de encendido.

(2) Abra y cierre las puertas traseras.

(3) Coloque el interruptor de encendido en posición ON.

(4) Si el cinturón de seguridad del asiento trasero no está abrochado, asegúrese de que el indicador de advertencia del cinturón de seguridad del asiento trasero provisto en el conjunto del reloj esté encendido.

(5) Una vez transcurridos 34 segundos, asegúrese de que el indicador de advertencia del cinturón de seguridad del asiento trasero provisto en el conjunto del reloj se apaga.

(6) Si uno de los cinturones de seguridad del asiento trasero pasa de estar abrochado a desabrochado, asegúrese de que el indicador de advertencia del cinturón de seguridad del asiento trasero provisto en el conjunto del reloj se enciende.

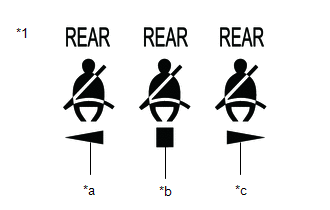

*1

Indicador de advertencia del cinturón de seguridad del asiento trasero (conjunto del reloj)

*a

LH

*b

Centro

*c

RH

4. INSPECCIONE EL AVISADOR ACÚSTICO DEL CINTURÓN DE SEGURIDAD

OBSERVACIÓN:

El avisador acústico del cinturón de seguridad puede personalizarse. Asegúrese de que esta función está en la posición ON.

Haga clic aquí

(a) Ponga un peso de 20 kg (44.0 lb.) en el asiento del pasajero delantero.

AVISO:

Ponga el peso sobre el cojín del asiento y permita que entre en contacto con el respaldo.

(b) Levante el vehículo con un elevador de brazo oscilante.

Haga clic aquí

(c) Arranque el motor.

(d) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 1.2 segundos durante 30 segundos.

(e) Una vez que el avisador acústico del cinturón de seguridad ha sonado durante 30 segundos a intervalos de 1.2 segundos, compruebe que el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos suena a intervalos de 0.4 segundos durante 90 segundos.

(f) Compruebe si el avisador acústico del cinturón de seguridad del conjunto del juego de instrumentos se detiene 2 minutos luego de haber comenzado a sonar a intervalos de 1.2 segundos.

(g) Cuando cese el sonido del avisador acústico, desconecte el interruptor de encendido y arranque otra vez el motor. Conduzca el vehículo a unos 20 km/h (12 mph) o más con el cinturón de seguridad del conductor, del pasajero delantero o de un asiento trasero sin abrochar y compruebe que el avisador acústico vuelve a sonar.

(h) Cuando el avisador acústico se haya detenido, abroche el cinturón de seguridad del conductor, del pasajero delantero o de un asiento trasero. Conduzca el vehículo a aproximadamente 20 km/h (12 mph) o más y desabroche el cinturón de seguridad del conductor, del pasajero delantero o de un asiento trasero y compruebe que el avisador acústico suena de nuevo.

(i) Una vez que el avisador acústico ha dejado de sonar, detenta el vehículo, mueva la palanca de cambios a la posición R y, a continuación, a la posición D. Conduzca el vehículo a unos 20 km/h (12 mph) o más y compruebe que el avisador acústico vuelve a sonar.
