Toyota CH-R Manual de Taller: El indicador de advertencia del cinturón de seguridad del asiento del conductor no funciona

Toyota CH-R Manual de Taller / CinturÓn De Seguridad / Sistema De Aviso Del CinturÓn De Seguridad (con Sistema De Clasificación De Ocupantes) / El indicador de advertencia del cinturón de seguridad del asiento del conductor no funciona

DESCRIPCIÓN

El indicador de advertencia del cinturón de seguridad del conjunto del juego de instrumentos se enciende, se apaga o parpadea en función del estado del conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

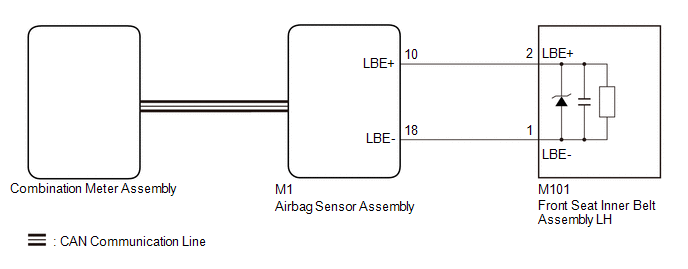

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de aviso del cinturón de seguridad utiliza el sistema de comunicaciones CAN. En primer lugar, asegúrese de que no existe ninguna avería en el sistema de comunicaciones CAN. Consulte cómo proceder con la localización de averías.

    Haga clic aquí

  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

OBSERVACIÓN:

El indicador de advertencia del cinturón de seguridad en el conjunto del juego de instrumentos se emplea tanto para el asiento del conductor como para el asiento del pasajero delantero. Asegúrese de que el indicador de advertencia del cinturón de seguridad funciona con normalidad.

Haga clic aquí

Si el indicador de advertencia del cinturón no funciona para el asiento del conductor ni para el asiento del pasajero delantero, sustituya el conjunto del juego de instrumentos.

Haga clic aquí

PROCEDIMIENTO

1.

COMPRUEBE EL DTC EMITIDO (SISTEMA DE AIRBAG)

(a) Borre los DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Clear DTCs

(b) Compruebe si se emiten DTC.

Haga clic aquí

Body Electrical > SRS Airbag > Trouble Codes

Resultado:

Resultado

Vaya a

No se emite ningún DTC

A

Se emiten códigos DTC

B

B

VAYA AL SISTEMA DE AIRBAG

A

2.

LEA EL VALOR CON EL TECHSTREAM

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / SRS Airbag / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > SRS Airbag > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Left side Buckle SW

Interruptor de la hebilla izquierda

Unset, Set o NG

Unset: Cinturón de seguridad desabrochado

Set: Cinturón de seguridad abrochado

NG: Datos sin determinar

-

Body Electrical > SRS Airbag > Data List

Pantalla del tester

Left side Buckle SW

Resultado:

Resultado

Vaya a

Se muestra Unset o Set en el Techstream en función del estado del cinturón de seguridad del conductor.

A

No se muestra correctamente Unset o Set en el Techstream en función del estado del cinturón de seguridad del conductor.

B

Se visualiza NG en el Techstream

C

A

INSPECCIONE CON EL MÉTODO DE SIMULACIÓN

B

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

C

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG
