Toyota CH-R Manual de Taller: UbicaciÓn De Las Piezas

UBICACIÓN DE LAS PIEZAS

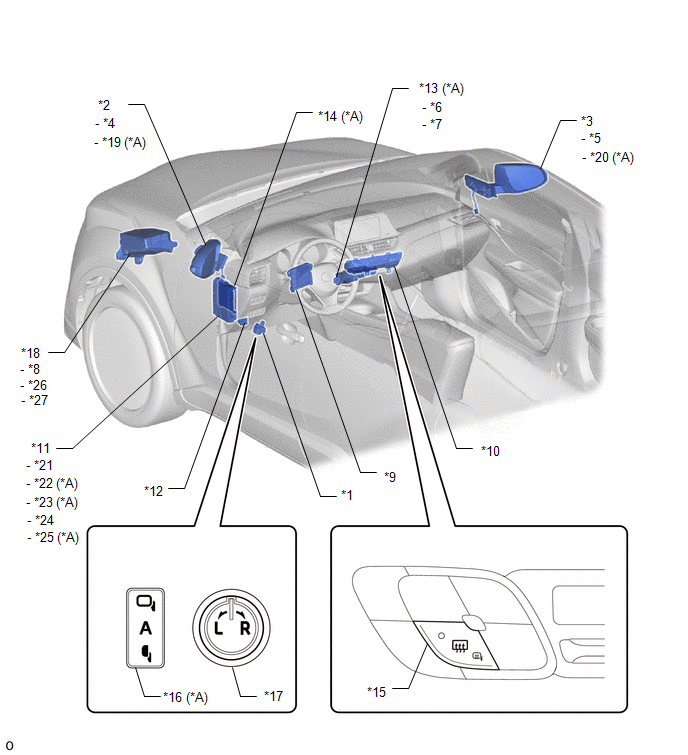

ILUSTRACIÓN

*A

Con espejo replegable

-

-

*1

CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIOR

*2

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*3

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*4

ESPEJO EXTERIOR IZQUIERDO

*5

ESPEJO EXTERIOR DERECHO

*6

RELÉ MIRROR(+)

*7

RELÉ MIRROR(-)

*8

RELÉ DEF

*9

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*10

CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO

*11

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

*12

DLC3

*13

CONJUNTO DEL BLOQUE DE RELÉS N° 4

*14

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

*15

INTERRUPTOR DEL CALEFACTOR DEL ESPEJO (INTERRUPTOR DEL DESEMPAÑADOR DE LA LUNETA TRASERA)

*16

INTERRUPTOR DE REPLIEGUE DE LOS ESPEJOS

*17

INTERRUPTOR DE SELECCIÓN DE ESPEJO Y AJUSTE DE LA SUPERFICIE

*18

BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1

*19

RETRACTOR DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*20

RETRACTOR DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*21

FUSIBLE ECU-ACC

*22

FUSIBLE ECU-B N° 2

*23

FUSIBLE ECU-DCC N° 2

*24

FUSIBLE ECU-IG1 N° 3

*25

FUSIBLE ECU-IG1 N° 4

*26

FUSIBLE DEF

*27

FUSIBLE MIR HTR

-

-

    Diagrama Del Sistema
    DIAGRAMA DEL SISTEMA FUNCIÓN ELÉCTRICA DE CONTROL REMOTO DE LOS RETROVISORES (sin espejo replegable) FUNCIÓN ELÉCTRICA DE CONTROL REMOTO DE LOS RETROVISORES (con espejo replegable) ...

    CÓmo Proceder A La LocalizaciÓn De AverÍas
    PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el siguiente procedimiento para localizar las averías del sistema eléctrico de control de los retrovisores. *: Utilice el Tech ...
