Toyota CH-R Manual de Taller: Diagrama Del Sistema

DIAGRAMA DEL SISTEMA

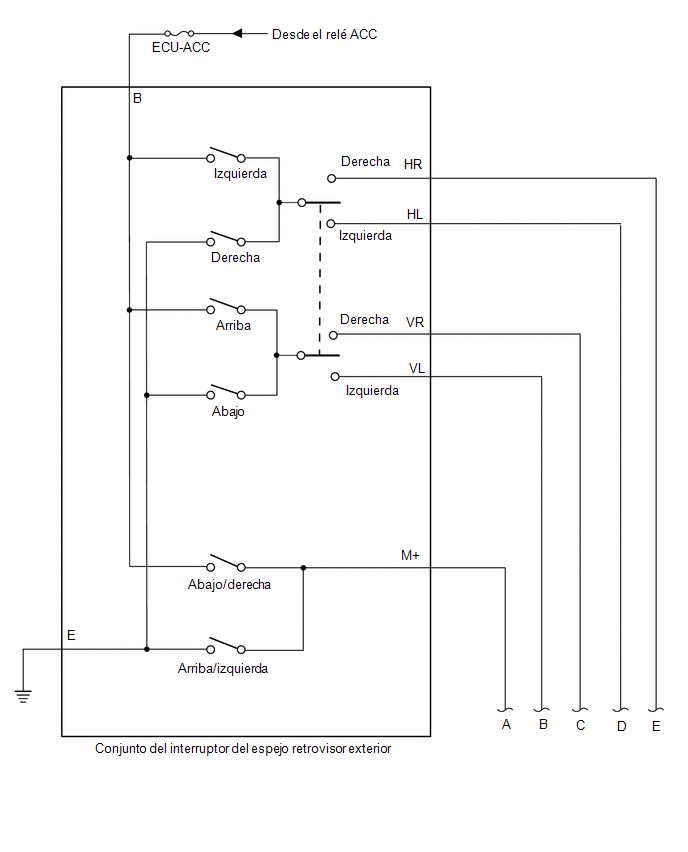

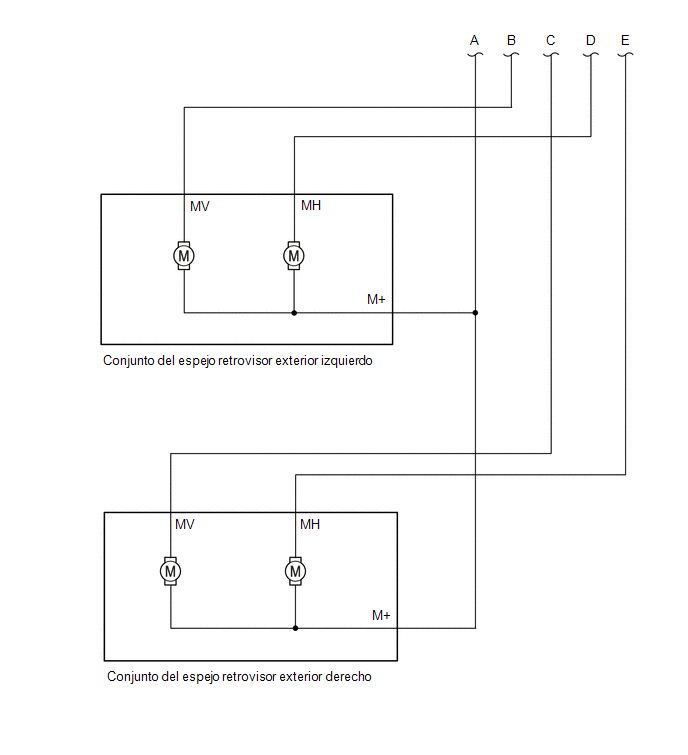

FUNCIÓN ELÉCTRICA DE CONTROL REMOTO DE LOS RETROVISORES (sin espejo replegable)

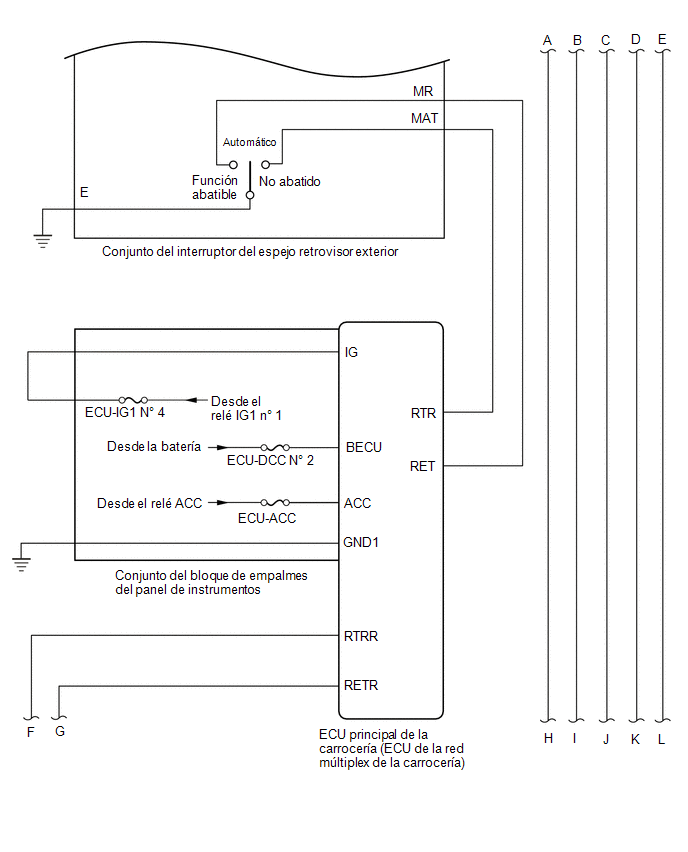

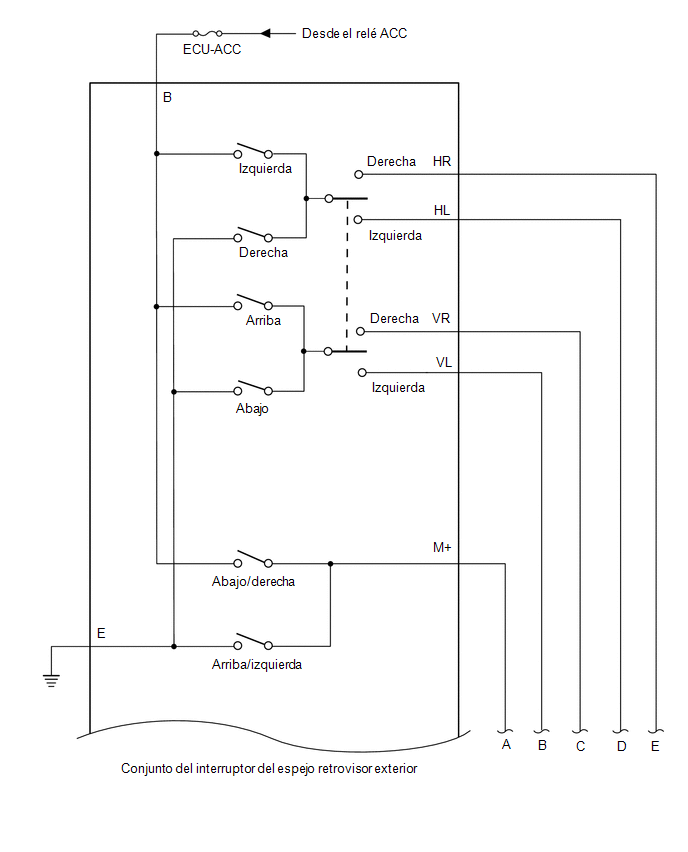

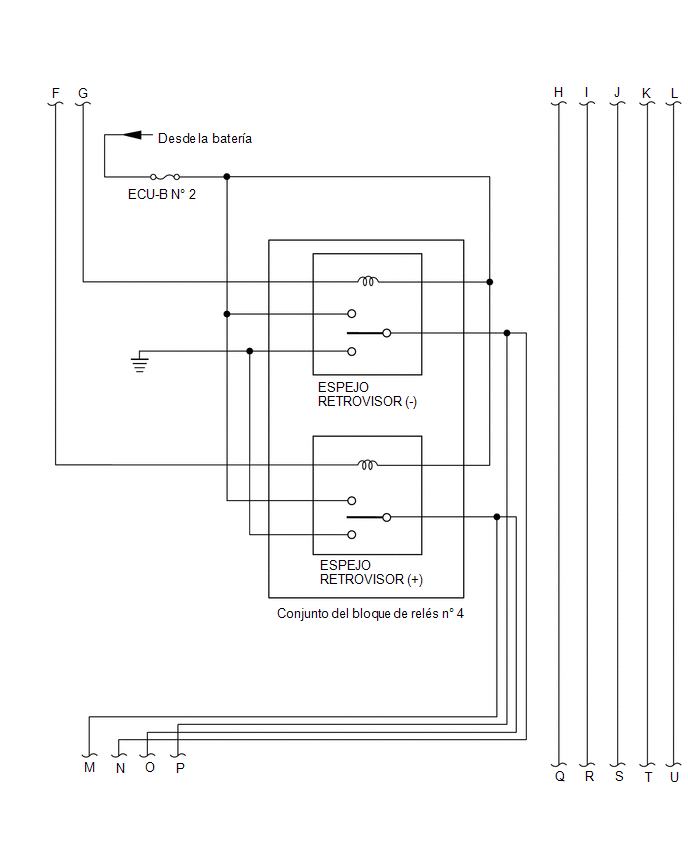

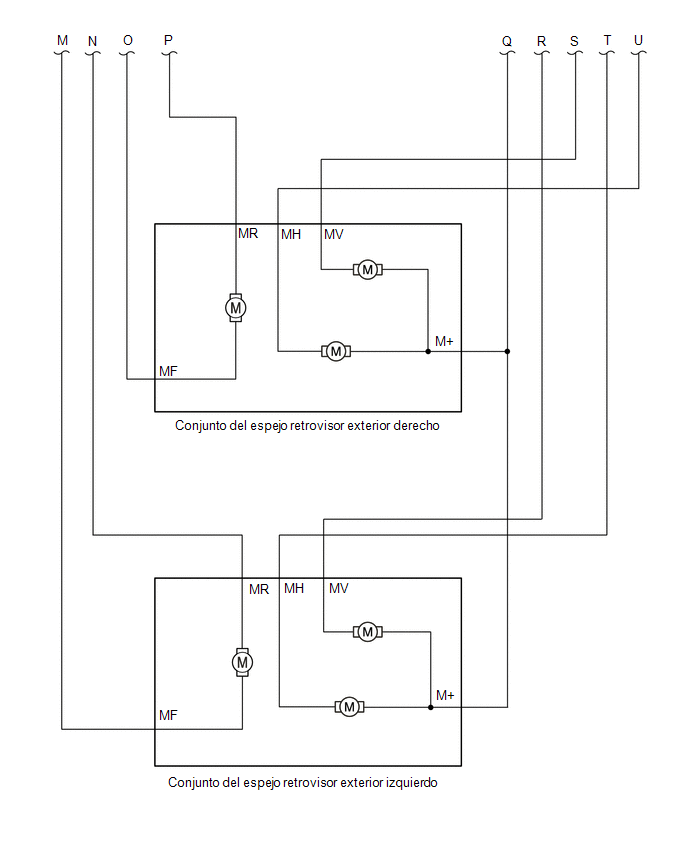

FUNCIÓN ELÉCTRICA DE CONTROL REMOTO DE LOS RETROVISORES (con espejo replegable)

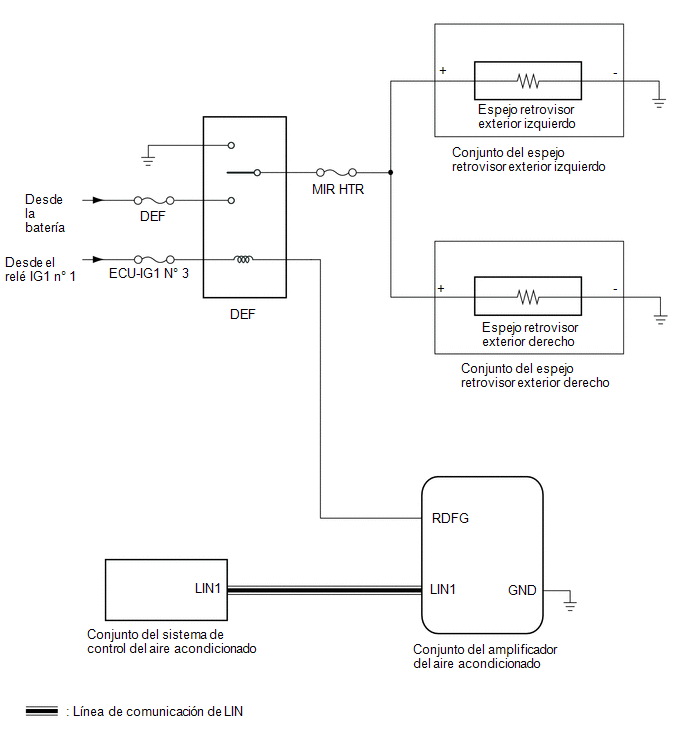

FUNCIÓN DE CALEFACTOR DEL ESPEJO

Tabla de comunicaciones

Emisor

Receptor

Señal

Método de comunicación

Conjunto del sistema de control del aire acondicionado

Conjunto del amplificador del aire acondicionado

Señal del interruptor del calefactor del espejo (interruptor del desempañador de la luneta trasera)

LIN

    DescripciÓn Del Sistema
    DESCRIPCIÓN DEL SISTEMA DESCRIPCIÓN DEL SISTEMA ELÉCTRICO DE CONTROL DE LOS RETROVISORES (a) El sistema tiene las siguientes funciones: función eléctrica de control remoto del espejo, funció ...

    UbicaciÓn De Las Piezas
    UBICACIÓN DE LAS PIEZAS ILUSTRACIÓN *A Con espejo replegable - - *1 CONJUNTO DEL INTERRUPTOR DEL ESPEJO RETROVISOR EXTERIO ...
