Toyota CH-R Manual de Taller: Interruptor De La Luz De CortesÍa

Toyota CH-R Manual de Taller / IluminaciÓn (int) / Interruptor De La Luz De CortesÍa

Componentes

COMPONENTES

ILUSTRACIÓN

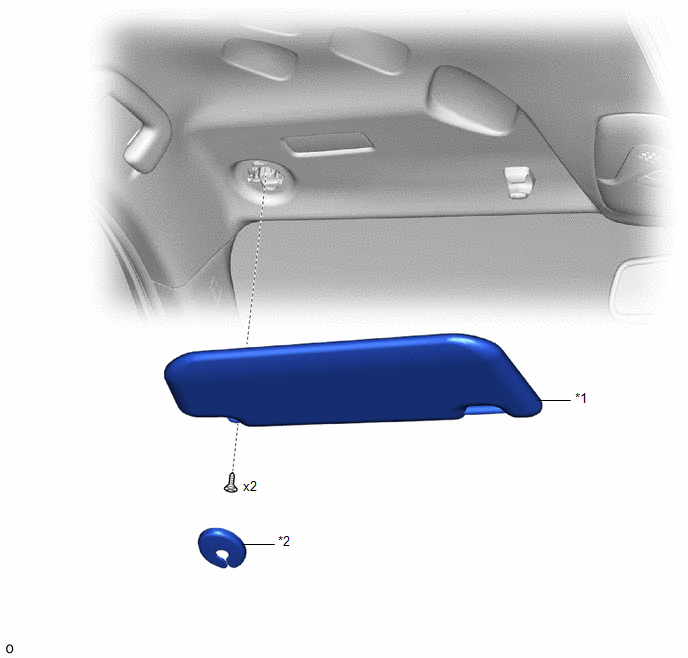

CONJUNTO DEL PARASOL

CUBIERTA DEL SOPORTE DEL PARASOL

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento que en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA CUBIERTA DEL SOPORTE DEL PARASOL

Haga clic aquí

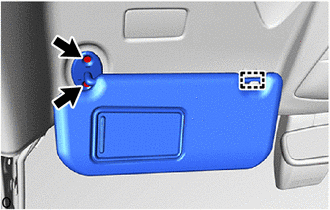

2. EXTRAIGA EL CONJUNTO DEL PARASOL

(a) Retire los 2 tornillos con una llave de torsión "TORX" T10H.

(b) Desenganche la guía y extraiga el conjunto del parasol.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DEL PARASOL IZQUIERDO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 - 2	Parasol hacia arriba	10 kΩ o superior
1 - 2	Cubierta del espejo completamente cerrado con el parasol hacia abajo	10 kΩ o superior
1 - 2	Cubierta del espejo completamente abierto con el parasol hacia abajo	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del parasol izquierdo.

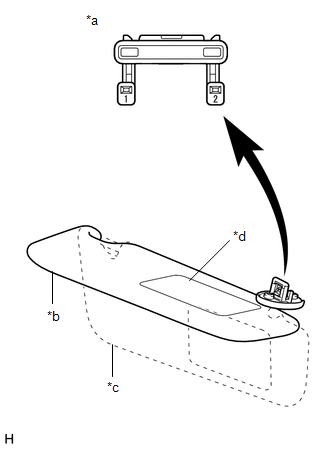

*a	Componente no conectado al mazo de cables (Conjunto del parasol izquierdo)
*b	Parasol hacia arriba
*c	Parasol hacia abajo
*d	Cubierta del espejo retrovisor

2. REVISE EL CONJUNTO DEL PARASOL DERECHO

(a) Verifique la resistencia.

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester	Estado	Valor especificado
1 - 2	Parasol hacia arriba	10 kΩ o superior
1 - 2	Cubierta del espejo completamente cerrado con el parasol hacia abajo	10 kΩ o superior
1 - 2	Cubierta del espejo completamente abierto con el parasol hacia abajo	Inferior a 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del parasol derecho.

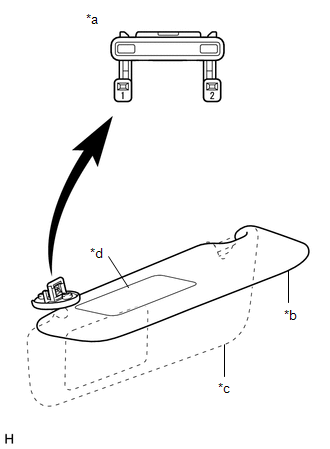

*a	Componente no conectado al mazo de cables (Conjunto del parasol derecho)
*b	Parasol hacia arriba
*c	Parasol hacia abajo
*d	Cubierta del espejo retrovisor

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento que en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL PARASOL

(a) Enganche la guía e instale el conjunto del parasol.

(b) Coloque los 2 tornillos con una llave de torsión "TORX" T10H.

2. INSTALE LA CUBIERTA DEL SOPORTE DEL PARASOL

Haga clic aquí
