Toyota CH-R Manual de Taller: Bombilla De Las Luces Interiores
SustituciÓn
SUSTITUCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA BOMBILLA DE LAS LUCES INTERIORES N° 2

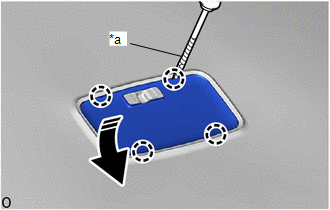

(a) Desenganche las garras con un destornillador con la punta envuelta en cinta protectora para extraer la lente de la luz de lectura de mapas como se muestra en la ilustración.
|
*a |
Cinta protectora |
.png) |
Extraiga en este sentido |

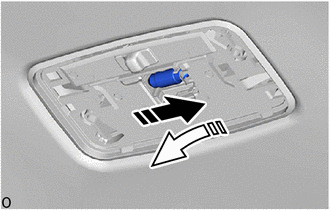

(b) Extraiga la bombilla de la luz interior n° 2 como se muestra en la ilustración.
|
|
Extraiga en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |
2. COLOQUE LA BOMBILLA DE LAS LUCES INTERIORES N° 2

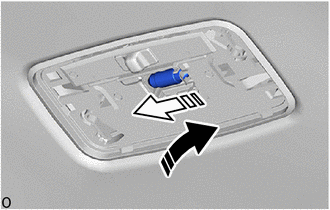

(a) Instale la bombilla de la luz interior n° 2 como se muestra en la ilustración.
|
|
Instale en esta dirección (1) |
|
|
Instale en esta dirección (2) |

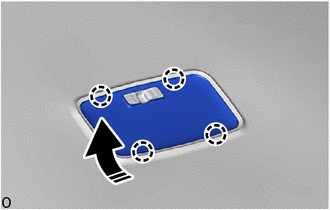

(b) Enganche las garras para instalar la lente de la luz interior como se muestra en la ilustración.
|
|
Coloque en este sentido |
