Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL ESPEJO EXTERIOR

(a) Conecte los 2 conectores.

(b) Con supervisión de puntos ciegos:

(1) Conecte el conector.

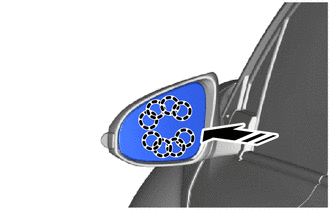

(c) Enganche las garras para instalar el espejo retrovisor exterior como se muestra en la ilustración.

Coloque en este sentido

AVISO:

No empuje el espejo retrovisor exterior con demasiada fuerza. Si lo hace, podría romper la superficie del espejo.
