Toyota CH-R Manual de Taller: Pérdida de comunicación con el instrumento (B1324)

Toyota CH-R Manual de Taller / Audio / Vídeo / Sistema Audiovisual (para Tipo Con Radio Y Pantalla) / Pérdida de comunicación con el instrumento (B1324)

DESCRIPCIÓN

Este DTC se memoriza cuando se produce un error de comunicación entre el conjunto del receptor de radio y pantalla y el conjunto del juego de instrumentos.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

B1324

Pérdida de comunicación con el instrumento

Después de que el conjunto del receptor de radio y la pantalla recibe una señal de información de registro procedente del conjunto del juego de instrumentos cuando se coloca el interruptor de encendido en la posición ON, 1 o más veces, el conjunto del receptor de radio y pantalla no recibe la señal durante un mínimo de 30 segundos
  • Conjunto del juego de instrumentos
  • Conjunto del receptor de radio y pantalla
  • Mazo de cables o conector

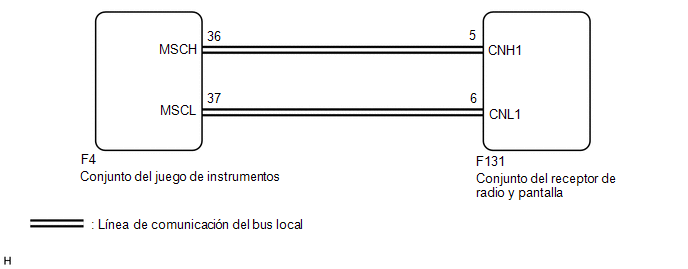

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Según las piezas que se hayan sustituido durante la inspección o el mantenimiento del vehículo, es posible que sea necesario realizar los procesos de inicialización, registro o calibración. Consulte el apartado Precauciones del sistema audiovisual.

    Haga clic aquí

  • Cuando sustituya el conjunto del receptor de radio y pantalla, sustitúyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya había sido utilizado por otro vehículo, es posible que se produzca lo siguiente:
    • Se almacena un DTC de avería de comunicación.
    • Es posible que el conjunto del receptor de radio y pantalla o la ECU de navegación no funcionen correctamente.

PROCEDIMIENTO

1.

INSPECCIONE EL DTC (SISTEMA DE MEDIDORES/INDICADORES)

(a) Borre los DTC.

Body Electrical > Combination Meter > Trouble Codes

(b) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Combination Meter > Clear DTCs

OK:

No se emiten otros DTC.

MAL

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

OK

2.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector F131 del conjunto del receptor de radio y pantalla.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F131-5 (CNH1) - F4-36 (MSCH)

Siempre

Inferior a 1 Ω

F131-6 (CNL1) - F4-37 (MSCL)

Siempre

Inferior a 1 Ω

F131-5 (CNH1) - Masa de la carrocería

Siempre

10 kΩ o superior

F131-6 (CNL1) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

3.

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

(a) Sustituya el conjunto del juego de instrumentos

Haga clic aquí

(b) Borre los DTC.

Haga clic aquí

Body Electrical > Combination Meter > Trouble Codes

(c) Compruebe de nuevo si hay DTC y compruebe que no se emita ningún DTC.

Body Electrical > Combination Meter > Clear DTCs

OK:

No se emiten otros DTC.

OK

FIN DE LA INSPECCIÓN
MAL

SUSTITUYA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
