UBICACIÓN DE LAS PIEZAS

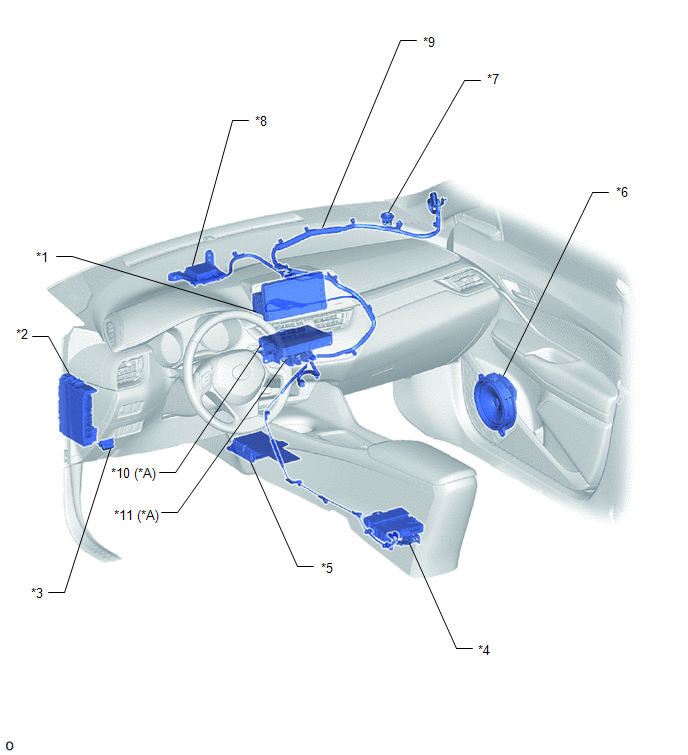

ILUSTRACIÓN
|
*A |
Con sistema de navegación |
- |
- |
|
*1 |
CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
*2 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-ACC - FUSIBLE ECU-IG2 N° 3 |
|
*3 |
DLC3 |
*4 |
DCM (TRANSCEPTOR DE TELEMÁTICA) |
|
*5 |
CONJUNTO DEL SENSOR DEL AIRBAG |
*6 |
CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 1 |
|
*7 |
CONJUNTO DEL ALTAVOZ DELANTERO DERECHO N° 2 |
*8 |
CONJUNTO DE LA ANTENA DEL TELÉFONO Y DEL GPS (para el lado delantero) - Teléfono secundario |
|
*9 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA) |
*10 |
ECU DE NAVEGACIÓN |
|
*11 |
CABLE DE NAVEGACIÓN N° 1 |
- |
- |

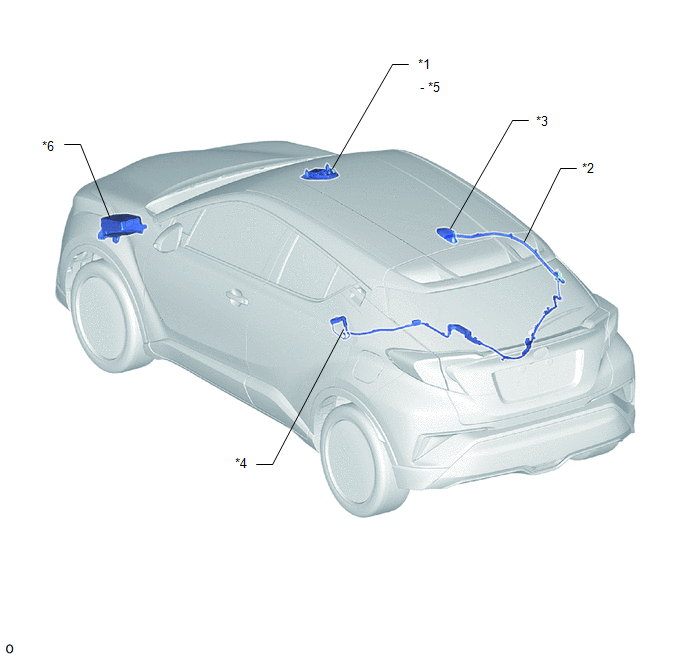

ILUSTRACIÓN
|
*1 |
CONJUNTO DE LA LUZ DE LECTURA DE MAPAS - CONJUNTO DEL MICRÓFONO DEL TELÉFONO |
*2 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3) |
|
*3 |
CONJUNTO DE LA ANTENA DEL TELÉFONO Y DEL GPS (para el lado del techo) |
*4 |
CABLE DE LA ANTENA DEL TELÉFONO Y DEL GPS (SUBCONJUNTO DEL CABLE DE LA ANTENA N° 6) - GPS - Teléfono principal |
|
*5 |
CONJUNTO DEL INTERRUPTOR DE AUXILIO (INTERRUPTOR MANUAL (SOS)) |
*6 |
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1 - FUSIBLE MAYDAY/DCM |
