INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL IMÁN DEL LIMPIADOR DE ACEITE (CVT)

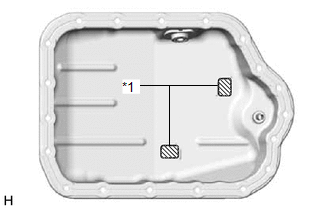

(a) Instale los 2 imanes del limpiador de aceite (CVT) en el subconjunto del cárter de aceite del transeje (CVT).

*1

Imán del limpiador de aceite (CVT)

2. INSTALE EL SUBCONJUNTO DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

(a) Limpie la superficie de instalación del subconjunto del cárter de aceite del transeje (CVT) del conjunto del transeje variable continuo.

(b) Instale una junta del cárter de aceite del transeje (CVT) nueva en el subconjunto del cárter de aceite del transeje (CVT).

(c) Instale el subconjunto del cárter de aceite del transeje (CVT) en el conjunto del transeje variable continuo con los 19 pernos.

Torque:

7.5 N·m {76 kgf·cm, 66 in·lbf}

(d) Utilice una llave de cubo hexagonal de 6 mm para colocar el tubo de llenado de aceite de la transmisión n° 1 en el subconjunto del cárter de aceite del transeje (CVT).

Torque:

1.7 N·m {17 kgf·cm, 15 in·lbf}

(e) Utilice una llave de cubo hexagonal de 6 mm, para instalar provisionalmente la junta y el tapón de rebose en el subconjunto del cárter de aceite del transeje (CVT).

OBSERVACIÓN:

Vuelva a utilizar la junta vieja, ya que el tapón de rebose se extraerá de nuevo para ajustar el nivel del líquido.

(f) Utilice una llave hexagonal de cubo de 10 mm para colocar el tapón de drenaje y una junta nueva en el subconjunto del cárter de aceite del transeje (CVT).

Torque:

49 N·m {500 kgf·cm, 36 ft·lbf}

3. AÑADA LÍQUIDO DEL TRANSEJE VARIABLE CONTINUO

Haga clic aquí

4. ASEGÚRESE DE QUE NO HAYA FUGAS DE LÍQUIDO

5. INSTALE LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

Haga clic aquí

6. INSTALE LA CUBIERTA INFERIOR DEL MOTOR N° 1

Haga clic aquí
