EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto del cárter de aceite del transeje (CVT).
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Procedimiento o pieza de sustitución |
Procedimiento necesario |
Efecto/inoperante al no llevarse a cabo |
Vinculado |
---|---|---|---|
Sustitución del líquido del CVT |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "ATF Thermal Degradation Estimate" no se ha calculado correctamente |
|
PROCEDIMIENTO
1. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR N° 1
Haga clic aquí
2. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

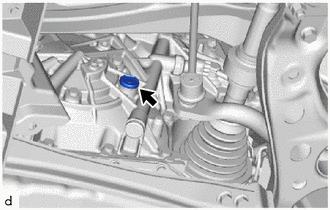

(a) Quite el tapón de llenado y la junta del conjunto del transeje variable continuo. |
|

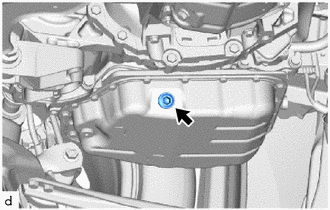

(b) Utilice una llave hexagonal de cubo de 10 mm para quitar el tapón de drenaje y la junta del subconjunto del cárter de aceite del transeje (CVT) y drene el líquido. |
|

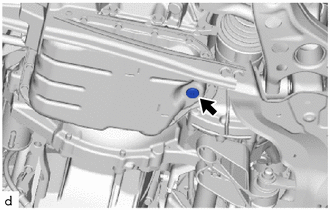

(c) Utilice una llave hexagonal de cubo de 6 mm para quitar el tapón de rebose y la junta del subconjunto del cárter de aceite del transeje (CVT). |
|

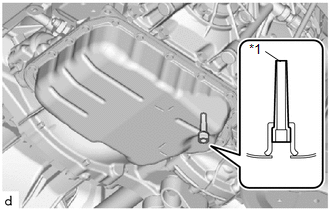

(d) Utilice una llave de cubo hexagonal de 6 mm para retirar el tubo de llenado de aceite de la transmisión n° 1 del subconjunto del cárter de aceite del transeje (CVT). OBSERVACIÓN: Si retira el tubo de llenado de aceite de la transmisión n° 1, se vaciará todo el aceite presente en el subconjunto del cárter de aceite del transeje (CVT). |
|

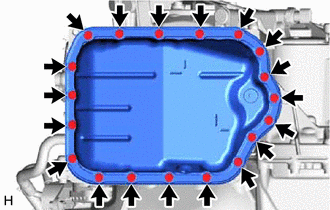

(e) Extraiga los 19 pernos, el subconjunto del cárter de aceite del transeje (CVT) y la junta del cárter de aceite del transeje (CVT) del conjunto del transeje variable continuo. AVISO: Quedará un poco de líquido en el subconjunto del cárter de aceite del transeje (CVT). Extraiga todos los pernos y retire con cuidado el subconjunto del cárter de aceite del transeje (CVT). |
|
(f) Instale provisionalmente la junta y el tapón de llenado en el conjunto del transeje variable continuo.
OBSERVACIÓN:
Vuelva a utilizar la junta vieja, ya que el tapón de llenado se extraerá de nuevo para ajustar el nivel del líquido.
4. EXTRAIGA EL IMÁN DEL LIMPIADOR DE ACEITE (CVT)

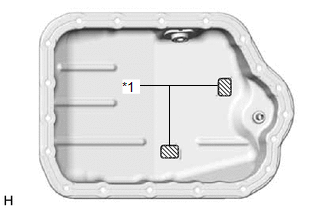

(a) Extraiga los 2 imanes del limpiador de aceite (CVT) del subconjunto del cárter de aceite del transeje (CVT). |
|
(b) Elimine cualquier partícula metálica que haya adherida a los 2 imanes del limpiador de aceite (CVT).
(c) Limpie el subconjunto del cárter de aceite del transeje (CVT) y elimine cualquier partícula metálica, sedimento, etc.
