COMPONENTES

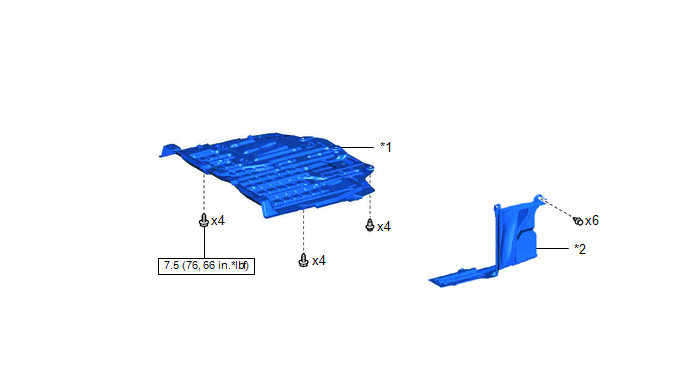

ILUSTRACIÓN

*1

CUBIERTA INFERIOR DEL MOTOR N° 1

*2

CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

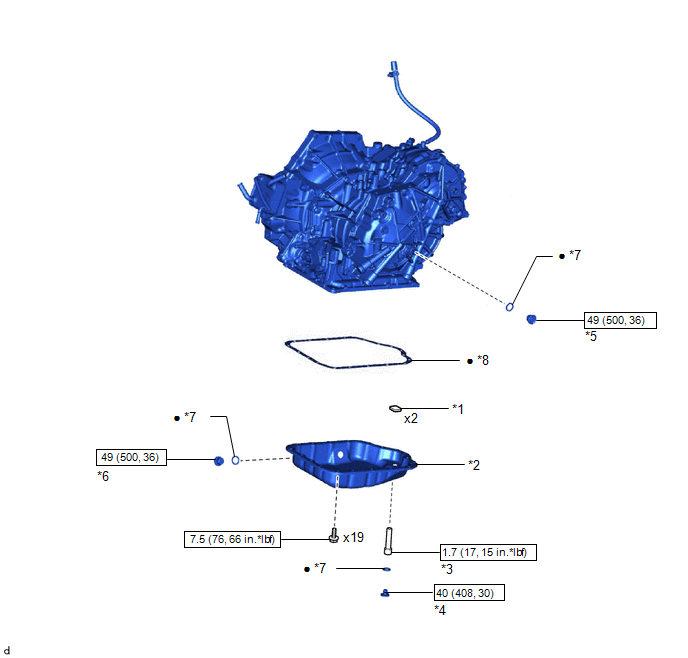

ILUSTRACIÓN

*1

IMÁN DEL LIMPIADOR DE ACEITE (CVT)

*2

SUBCONJUNTO DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

*3

TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN N° 1

*4

TAPÓN DE REBOSE

*5

TAPÓN DE LLENADO

*6

TAPÓN DE DRENAJE

*7

JUNTA

*8

JUNTA DEL CÁRTER DE ACEITE DEL TRANSEJE (CVT)

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

●

Pieza no reutilizable
    Oil Pan
    ...

    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se ...
