INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS

(a) Aplique tensión de la batería al conjunto de luces combinadas traseras izquierdas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 4 (TRN)

Terminal negativo de la batería (-) → Terminal 3 (E)

El intermitente se enciende

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

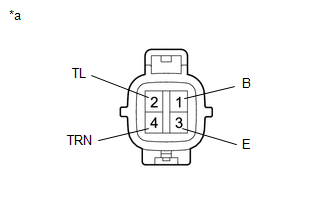

*a

Componente no conectado al mazo de cables

(Conjunto de las luces combinadas traseras izquierdas)

(b) Aplique tensión de la batería al conjunto de luces combinadas traseras izquierdas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo de la batería (-) → Terminal 3 (E)

La luz de freno se enciende

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

(c) Aplique tensión de la batería al conjunto de luces combinadas traseras izquierdas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (TL)

Terminal negativo de la batería (-) → Terminal 3 (E)

Se encienden las luces traseras

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

2. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS

(a) Aplique tensión de la batería al conjunto de luces combinadas traseras derechas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 4 (TRN)

Terminal negativo de la batería (-) → Terminal 3 (E)

El intermitente se enciende

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.

*a

Componente no conectado al mazo de cables

(Conjunto de las luces combinadas traseras derechas)

(b) Aplique tensión de la batería al conjunto de luces combinadas traseras derechas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo de la batería (-) → Terminal 3 (E)

La luz de freno se enciende

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.

(c) Aplique tensión de la batería al conjunto de luces combinadas traseras derechas y compruebe si se enciende la luz.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 2 (TL)

Terminal negativo de la batería (-) → Terminal 3 (E)

Se encienden las luces traseras

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.

    Extracción
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo. ...

    Instalación
    INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en el lado derecho que en el izquierdo. El procedimiento siguiente es para el lado izquierdo ...
