Toyota CH-R Manual de Taller: InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. COLOQUE LAS LUCES COMBINADAS TRASERAS
(a) Conecte el conector.

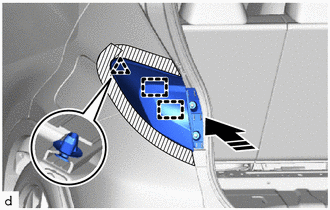

(b) Enganche la guía, el pasador y el clip para colocar provisionalmente el conjunto de las luces combinadas traseras, como se muestra en la ilustración.
.png) |
Coloque en este sentido |
(c) Instale el conjunto de las luces combinadas traseras con los 2 tornillos.
(d) Quite la cinta aislante.
2. COLOQUE LA CUBIERTA DE LAS LUCES COMBINADAS TRASERAS

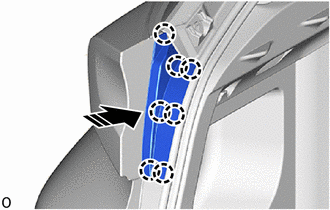

(a) Enganche las garras para colocar la cubierta del conjunto de luces traseras tal como se muestra en la ilustración.
|
|
Coloque en este sentido |
InspecciÓn
INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS
(a) Aplique tensión de la batería al conjunto de luces combinadas traseras
izquierd ...
