UBICACIÓN DE LAS PIEZAS

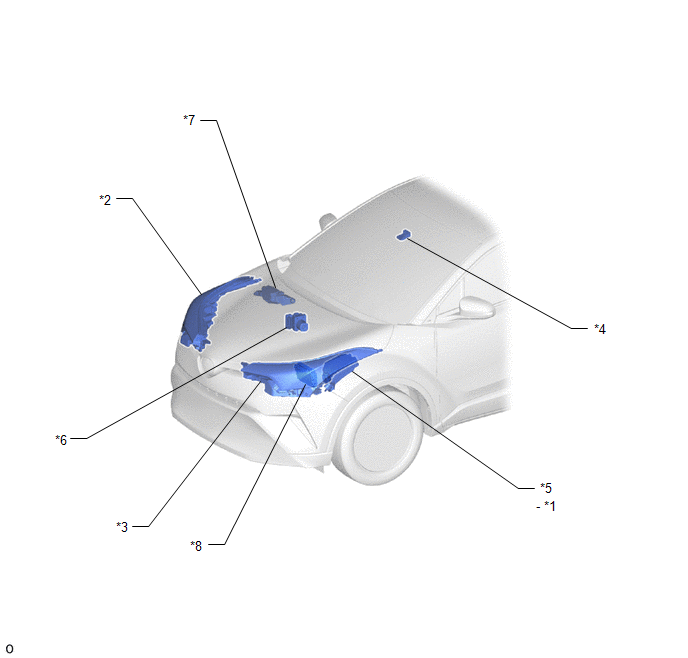

ILUSTRACIÓN
|
*1 |
RELÉ DE INTEGRACIÓN N° 1 - RELÉ H-LP RH - RELÉ H-LP LH |
*2 |
CONJUNTO DE LA UNIDAD DEL FARO DERECHO |
|
*3 |
CONJUNTO DE LA UNIDAD DEL FARO IZQUIERDO |
*4 |
CÁMARA DE RECONOCIMIENTO DE AVANCE |
|
*5 |
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 1 - FUSIBLE H-LP RH - FUSIBLE H-LP LH - FUSIBLE H-LP SHADE |
*6 |
CONJUNTO DEL ACTUADOR DEL FRENO (ECU DE CONTROL DE DERRAPE) |
|
*7 |
BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR N° 2 - RELÉ DEL PARASOL H-LP |
*8 |
ECM |

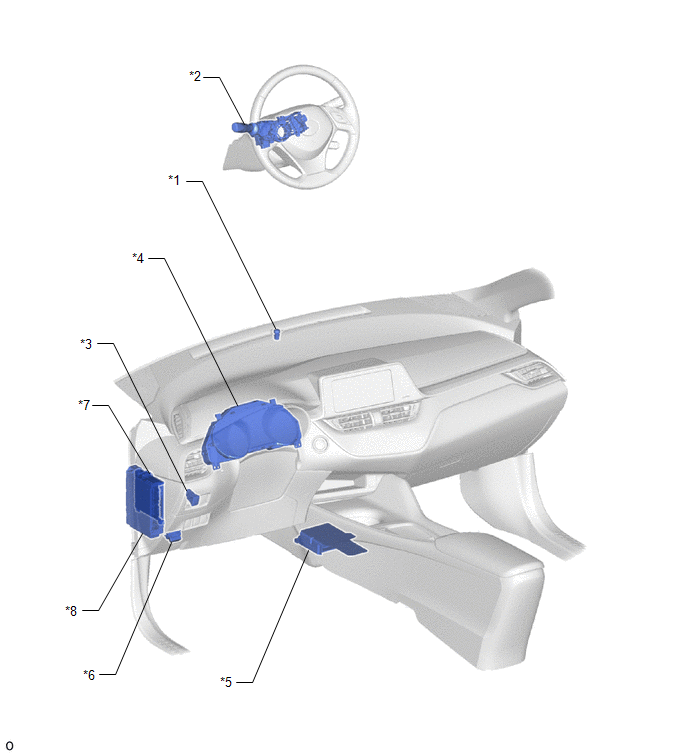

ILUSTRACIÓN
|
*1 |
SENSOR DE CONTROL AUTOMÁTICO DE LUCES |
*2 |
CONJUNTO DEL INTERRUPTOR DE GRADUACIÓN DE LA LUZ DE LOS FAROS |
|
*3 |
INTERRUPTOR AUTOMÁTICO DE LAS LUCES DE CARRETERA |
*4 |
CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*5 |
CONJUNTO DE LA ECU DEL AIRBAG (SENSOR DE VELOCIDAD DE DERRAPE) |
*6 |
DLC3 |
|
*7 |
ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 |
CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 N° 4 |
