COMPONENTES

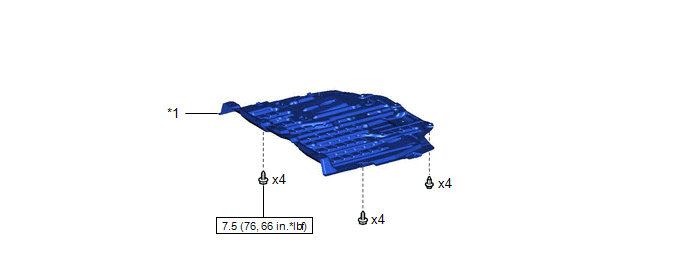

ILUSTRACIÓN
*1 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

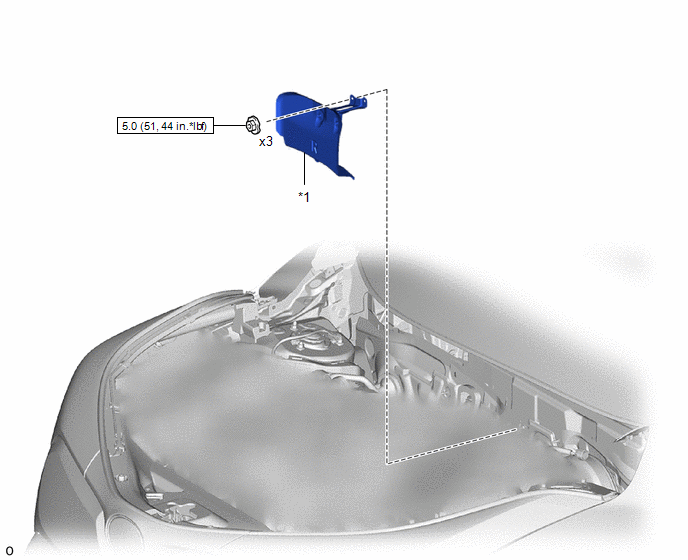

ILUSTRACIÓN
*1 |
AISLANTE TÉRMICO DEL PANEL DE INSTRUMENTOS |
- |
- |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |

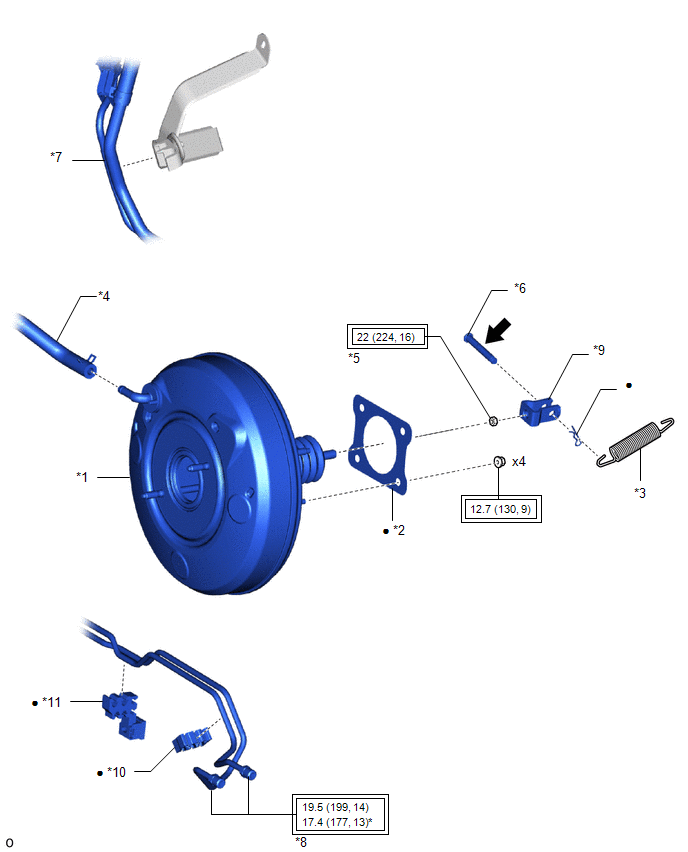

ILUSTRACIÓN
*1 |
CONJUNTO DEL SERVOFRENO |
*2 |
JUNTA DEL SERVOFRENO |
*3 |
MUELLE DE RETORNO DEL PEDAL DEL FRENO |
*4 |
VÁLVULA DE RETENCIÓN A LA MANGUERA DEL TUBO DEL CONECTOR |
*5 |
CONTRATUERCA DE LA HORQUILLA |
*6 |
PASADOR DE LA VARILLA DE EMPUJE |
*7 |
TUBO DE COMBUSTIBLE |
*8 |
TUBO DEL FRENO |
*9 |
HORQUILLA DE LA VARILLA DE EMPUJE DEL CILINDRO MAESTRO DEL FRENO |
*10 |
ABRAZADERA DEL TUBO DEL FRENO N° 1 |
*11 |
ABRAZADERA DEL TUBO DEL FRENO N° 2 |
- |
- |
![]() |
Par de apriete para "áreas principales que afectan al rendimiento básico del vehículo como movimiento/giro/detención": N*m (kgf*cm, lbf*pi.) |
● |
Pieza no reutilizable |
![]() |
Grasa de glicol a base de jabón de litio |
- |
- |

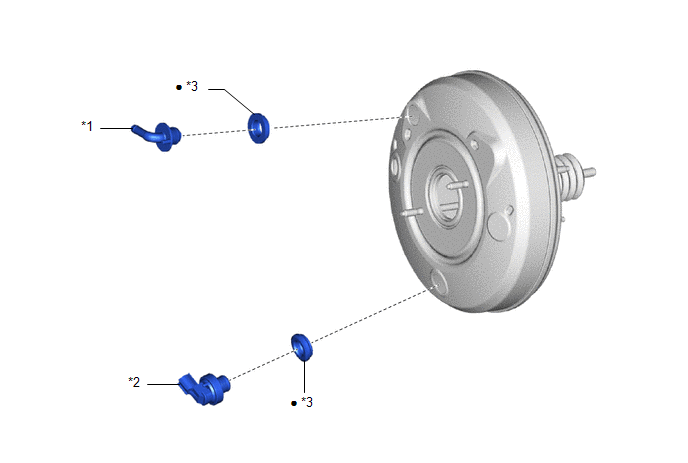

ILUSTRACIÓN
*1 |
CONJUNTO DE LA VÁLVULA DE RETENCIÓN DE VACÍO DEL FRENO |
*2 |
CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACÍO |
*3 |
OJAL DE LA VÁLVULA DE RETENCIÓN |
- |
- |
● |
Pieza no reutilizable |
- |
- |
