Toyota CH-R Manual de Taller: Cubierta Del Espejo Retrovisor Exterior

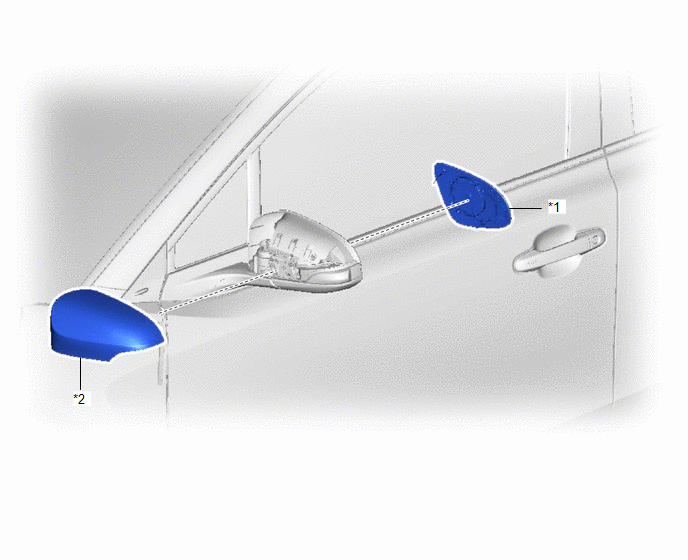

Componentes
COMPONENTES
ILUSTRACIÓN
|
*1 |
ESPEJO EXTERIOR |
*2 |
CUBIERTA DEL ESPEJO EXTERIOR |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA EL RETROVISOR EXTERIOR
Haga clic aquí .gif)

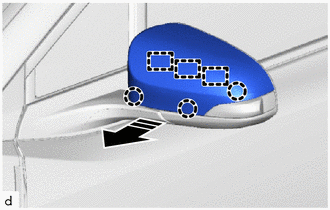

2. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR
(a) Desenganche las garras y las guías para extraer la cubierta del espejo retrovisor exterior como se muestra en la ilustración.
.png) |
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO

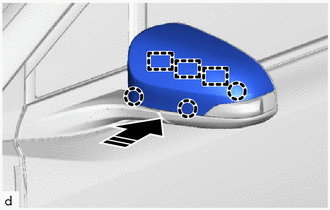

1. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR
(a) Enganche las guías y las garras para instalar la cubierta del espejo exterior como se muestra en la ilustración.
.png) |
Coloque en este sentido |
2. INSTALE EL ESPEJO EXTERIOR
Haga clic aquí .gif)
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo ...
