EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE

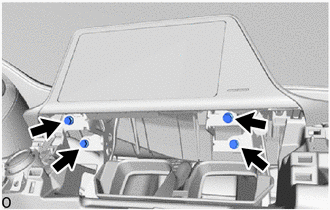

(a) Quite los 4 tornillos. |
|

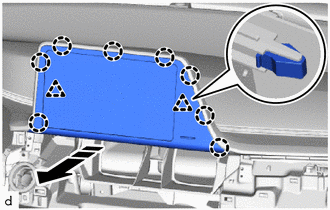

(b) Tire del conjunto del receptor de radio y pantalla con el soporte orientado hacia la parte trasera del vehículo para desenganchar las garras y los clips como se muestra en la ilustración.
![]() |
Extraiga en este sentido |
(c) Desconecte los conectores y extraiga el conjunto del receptor de radio y pantalla con soporte.
5. EXTRAIGA EL SUBCONJUNTO CENTRAL DEL PANEL DE ACABADO DEL GRUPO DE INSTRUMENTOS

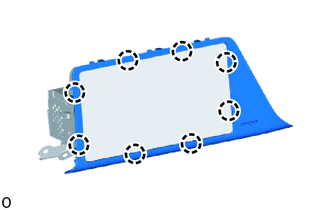

(a) Desenganche las garras para extraer el subconjunto de la moldura de acabado del grupo de instrumentos central. |
|
6. EXTRAIGA EL SOPORTE DEL RECEPTOR DE RADIO N° 1

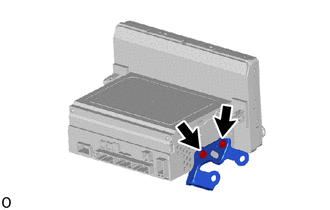

(a) Extraiga los 2 tornillos y el soporte n° 1 del receptor de radio del conjunto del receptor de radio y pantalla. |
|
7. EXTRAIGA EL SOPORTE DEL RECEPTOR DE RADIO N° 2

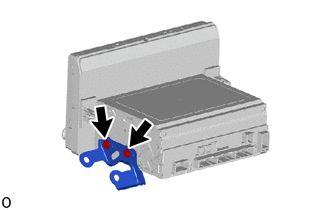

(a) Extraiga los 2 tornillos y el soporte n° 2 del receptor de radio del conjunto del receptor de radio y pantalla. |
|
