INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SOPORTE DEL RECEPTOR DE RADIO N° 2
(a) Instale el soporte n° 2 del receptor de radio con los 2 tornillos en el conjunto del receptor de radio y pantalla.
2. INSTALE EL SOPORTE DEL RECEPTOR DE RADIO N° 1
(a) Instale el soporte n° 1 del receptor de radio con los 2 tornillos en el conjunto del receptor de radio y pantalla.
3. INSTALE EL SUBCONJUNTO CENTRAL DEL PANEL DE ACABADO DEL GRUPO DE INSTRUMENTOS

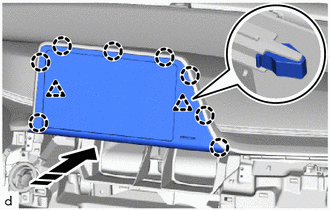

(a) Enganche las garras para instalar el subconjunto de la moldura de acabado del grupo de instrumentos central. |
|
4. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE
(a) Conecte todos los conectores.

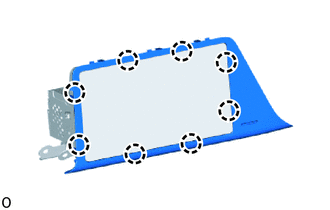

(b) Enganche los clips y las garras para instalar el conjunto del receptor de radio y pantalla con soporte como se muestra en la ilustración.
Coloque en este sentido |
(c) Instale los 4 tornillos.
5. INSTALE EL CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS
Haga clic aquí
6. INSTALE EL SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
7. INSTALE EL CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
