Componentes
COMPONENTES

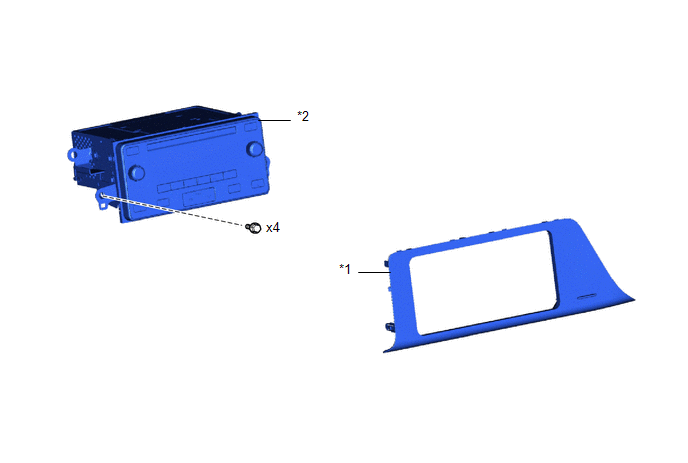

ILUSTRACIÓN
*1 |
SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS |
*2 |
CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE |

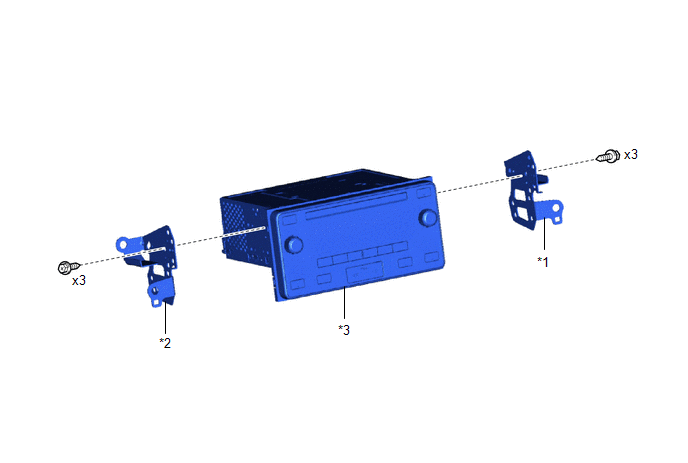

ILUSTRACIÓN
*1 |
SOPORTE DE LA RADIO N° 1 |
*2 |
SOPORTE DE LA RADIO N° 2 |
*3 |
CONJUNTO DEL RECEPTOR DE RADIO |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO CENTRAL DEL PANEL DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL RECEPTOR DE RADIO CON SOPORTE

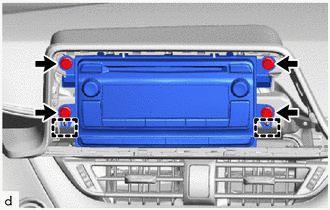

(a) Quite los 4 tornillos. |
|
(b) Tire del conjunto del receptor de radio con el soporte orientado hacia la parte trasera del vehículo para desenganchar las guías.
(c) Desconecte cada conector y extraiga el conjunto del receptor de radio con el soporte.
3. EXTRAIGA EL SOPORTE DE LA RADIO N° 1

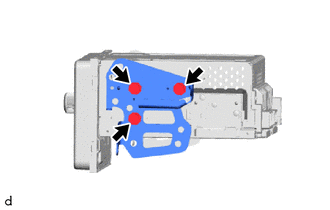

(a) Extraiga los 3 tornillos y el soporte de la radio n° 1 del conjunto del receptor de radio. |
|
4. EXTRAIGA EL SOPORTE DE LA RADIO N° 2

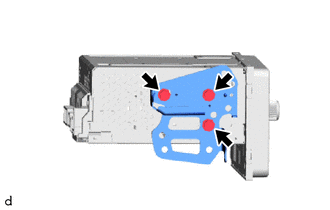

(a) Extraiga los 3 tornillos y el soporte de la radio n° 2 del conjunto del receptor de radio. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SOPORTE DE LA RADIO N° 2
(a) Coloque el soporte de la radio n° 2 en el conjunto del receptor de radio con los 3 tornillos.
2. INSTALE EL SOPORTE DE LA RADIO N° 1
(a) Coloque el soporte de la radio n° 1 en el conjunto del receptor de radio con los 3 tornillos.
3. INSTALE EL CONJUNTO DEL RECEPTOR DE RADIO CON EL SOPORTE
(a) Conecte todos los conectores.
(b) Enganche las guías para instalar temporalmente el conjunto del receptor de radio con el soporte. |
|
(c) Coloque el conjunto del receptor de radio con soporte con los 4 tornillos.
4. INSTALE EL SUBCONJUNTO CENTRAL DEL PANEL DE ACABADO DEL GRUPO DE INSTRUMENTOS
Haga clic aquí
