COMPONENTES

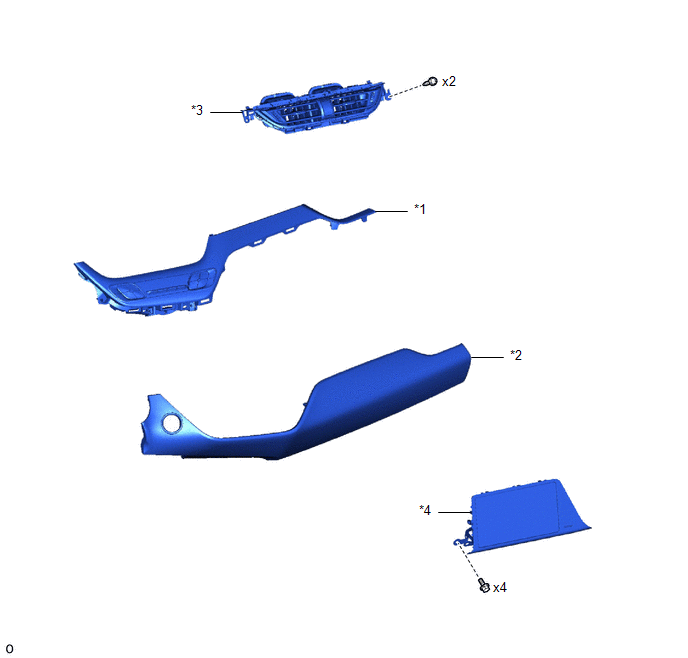

ILUSTRACIÓN

*1

SUBCONJUNTO DEL PANEL CENTRAL INFERIOR DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

CONJUNTO DEL EMBELLECEDOR DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS

*3

CONJUNTO DEL DIFUSOR CENTRAL DEL PANEL DE INSTRUMENTOS

*4

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA CON SOPORTE

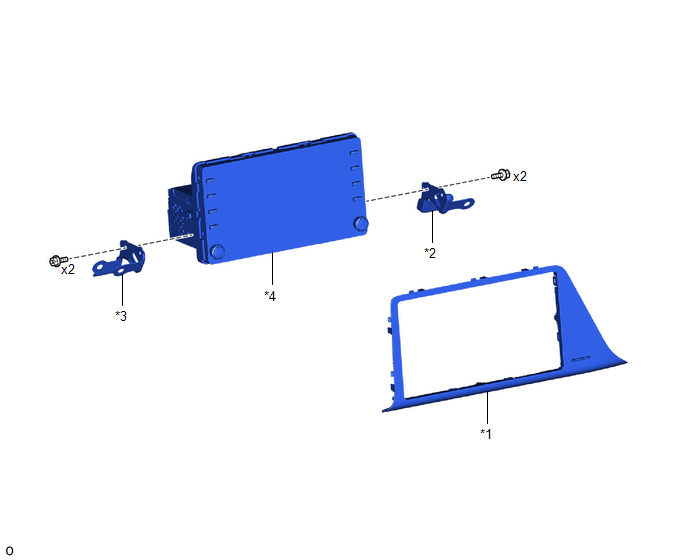

ILUSTRACIÓN

*1

SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS

*2

SOPORTE DEL RECEPTOR DE RADIO N° 1

*3

SOPORTE DEL RECEPTOR DE RADIO N° 2

*4

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA
