Toyota CH-R Manual de Taller: Montaje

Toyota CH-R Manual de Taller / GuarniciÓn / Paneles Exteriores / Moldura De Los Arcos De Las Ruedas (para La Parte Trasera) / Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en los lados derecho e izquierdo.
  • El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA ALMOHADILLA N° 1 DE LA MOLDURA EXTERIOR DE LA CARROCERÍA

OBSERVACIÓN:

Al instalar la almohadilla n° 1 de la moldura exterior de la carrocería, caliente la moldura exterior lateral trasera con una lámpara térmica.

ADVERTENCIA:

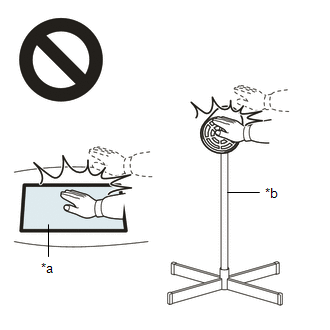

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.

    *a

    Pieza calentada

    *b

    Lámpara térmica
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

Estándar:

Elemento

Temperatura

Moldura exterior lateral trasera

20 a 30°C (68 a 86°F)

AVISO:

No caliente en exceso la moldura exterior lateral trasera.

(a) Limpie la superficie de instalación de la almohadilla n° 1 de la moldura exterior de la carrocería con un disolvente que no deje residuos.

(b) Aplique imprimador en la zona de instalación de la almohadilla n° 1 de la moldura exterior de la carrocería en el subconjunto de la moldura exterior lateral trasera.

AVISO:

Aplique imprimador de manera uniforme de modo que no existan zonas no cubiertas.

(c) Retire el papel protector de una nueva almohadilla n° 1 de la moldura exterior de la carrocería asegurándose de no tocar la superficie adhesiva.

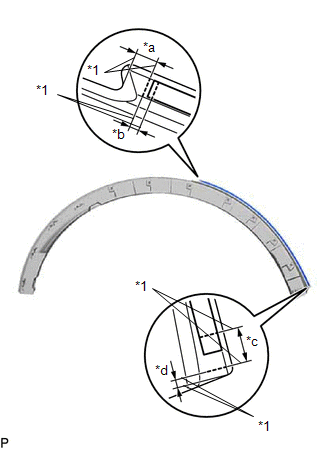

(d) Coloque una almohadilla n° 1 de la moldura exterior de la carrocería en la posición que se muestra en la ilustración.

AVISO:

  • Presione firmemente la cinta adhesiva de doble cara de la almohadilla n° 1 de la moldura exterior de la carrocería para sujetarla.
  • Cuando el imprimador se seque (3 minutos o más), instale la almohadilla n° 1 de la moldura exterior de la carrocería.
  • Después de aplicar imprimador, vuelva a aplicarlo después de un período de 24 horas.

*1

Línea marcada

*a

5.0 mm (0.197 pulg.)

*b

2.0 mm (0.0787 pulg.)

*c

8.0 mm (0.315 pulg.)

*d

1.6 mm (0.0630 pulg.)
