Componentes

COMPONENTES

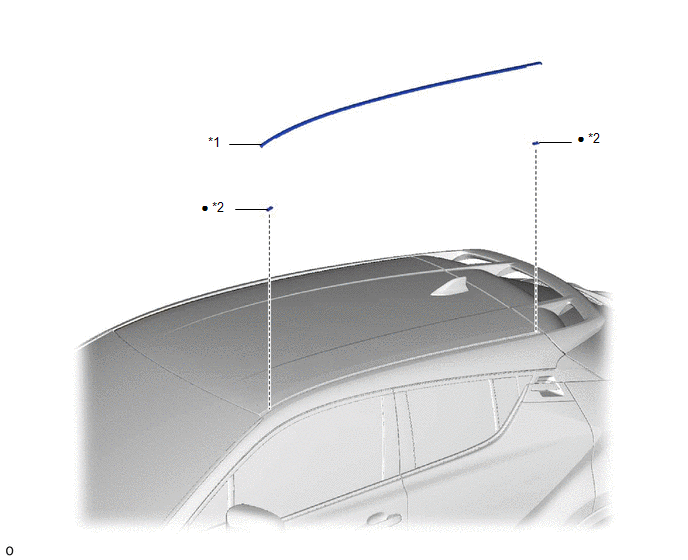

ILUSTRACIÓN

*1

MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

*2

CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO N° 1

●

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

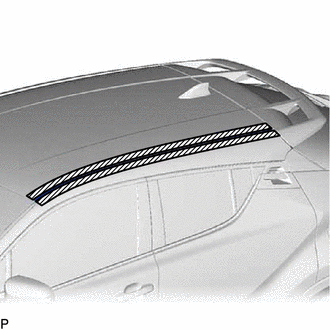

(a) Coloque cinta protectora alrededor de la moldura del acabado lateral del vierteaguas del techo central.

Cinta protectora

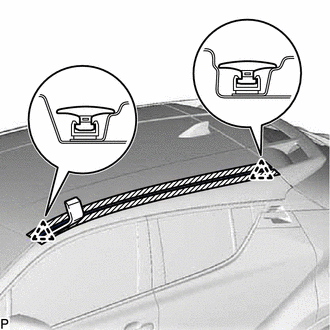

(b) Con un extractor de molduras D, desenganche los 2 clips y extraiga la moldura del acabado lateral del vierteaguas del techo central.

AVISO:

  • No quite los clips de la moldura del acabado lateral del vierteaguas del techo.
  • Si se daña o se cae algún clip de la moldura del acabado lateral del vierteaguas del techo, sustitúyalo por uno nuevo.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE EL CLIP DE LA MOLDURA DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO N° 1

AVISO:

Cuando coloque nuevos clips de la moldura del acabado lateral del vierteaguas del techo, quite el resto de la cinta de doble cara que queda en la zona donde se instalarán dichos clips en la carrocería del vehículo, y limpie la carrocería con un disolvente que no deje residuos.

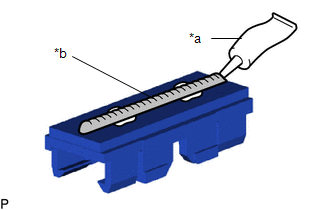

(a) Coloque un cordón de adhesivo (3M DP-105 o equivalente) de 2 a 3 mm (0.0787 a 0.118 pulg.) a cada nuevo clip de la moldura de acabado lateral del vierteaguas del techo.

OBSERVACIÓN:

Resistencia del adhesivo (resistencia a la tracción): 13.7 MPa (140.0 kgf/cm2, 1,987 lb/pulg2) o más (a una temperatura de 23°C (73°F)).

*a

Adhesivo

*b

Capa de adhesivo de 2 a 3 mm

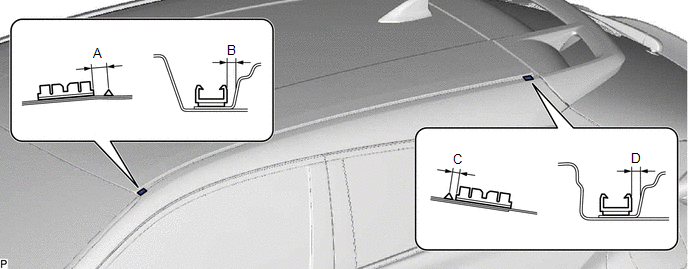

(b) Instale los clips de la moldura de acabado del vierteaguas del techo en las posiciones del panel del techo que se muestran en la ilustración. Determine las ubicaciones y presione firmemente para instalar los clips de la moldura del acabado del vierteaguas del techo.

Medición estándar:

Área

Medida

Área

Medida

A

6.1 mm (0.240 pulg.)

B

2.4 mm (0.0945 pulg.)

C

2.9 mm (0.114 pulg.)

D

2.5 mm (0.0984 pulg.)

(c) Instale la moldura del acabado lateral del vierteaguas del techo cuando hayan transcurrido 40 minutos o más desde que instaló los clips de la moldura de acabado lateral del vierteaguas del techo.

OBSERVACIÓN:

  • Tiempo de endurecimiento inicial: 40 minutos
  • Tiempo de endurecimiento total: 24 horas

2. INSTALE LA MOLDURA CENTRAL DEL ACABADO LATERAL DEL VIERTEAGUAS DEL TECHO

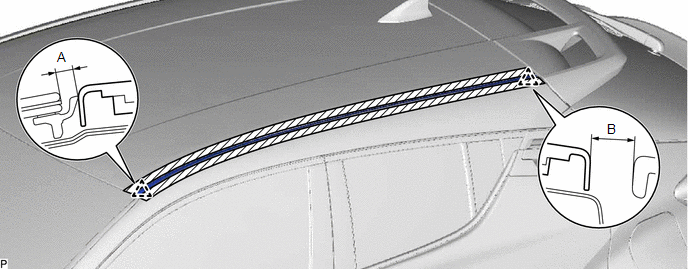

(a) Enganche los 2 clips y coloque la moldura del acabado lateral central del vierteaguas del techo, tal y como se muestra en la ilustración.

Medición estándar:

Área

Medida

Área

Medida

A

4.0 mm (0.157 pulg.)

B

9.7 mm (0.382 pulg.)
    Montaje
    MONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en los lados derecho e izquierdo. El procedimiento que se explica a continuación corresponde al lad ...
