INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA MOLDURA EXTERIOR LATERAL TRASERA

OBSERVACIÓN:

Al instalar la moldura exterior lateral trasera, caliente la carrocería y la moldura exterior lateral trasera con una lámpara térmica.

ADVERTENCIA:

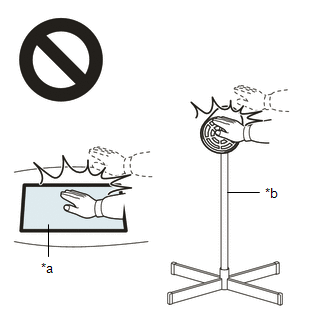

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.

    *a

    Pieza calentada

    *b

    Lámpara térmica
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

Estándar:

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

Moldura exterior lateral trasera

20 a 30°C (68 a 86°F)

AVISO:

No caliente en exceso la carrocería del vehículo y la moldura exterior lateral trasera.

(a) Limpie la superficie de la carrocería.

(1) Caliente la superficie de la carrocería con una lámpara térmica.

(2) Retire la cinta adhesiva de doble cara de la carrocería del vehículo.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Retire el papel protector de una nueva moldura exterior lateral trasera.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

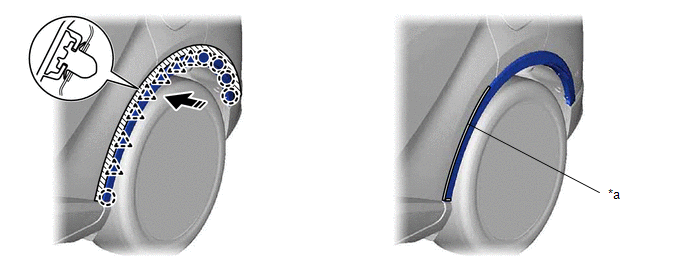

(c) Enganche los clips y coloque la cinta adhesiva de doble cara.

*a

Cinta adhesiva de doble cara

-

-

Coloque en este sentido

-

-

OBSERVACIÓN:

Presione la moldura exterior lateral trasera para instalarla.

(d) Enganche las garras.

(e) Ponga los 3 tornillos y el clip.

(f) Quite la cinta aislante.
